Коробка передач – один из важнейших элементов автомобиля. Она нужна для передачи вращения двигателя на колеса. Существует следующие типы коробок передач автомобилей: бесступенчатый, ступенчатый и комбинированный. В современных автомобилях используются все типы.
Назначение коробки передач
КПП – это связующее звено между двигателем и колесами. В двигателе внутреннего сгорания нельзя обойтись без коробки. На низких оборотах он имеет маленькую мощность, которой недостаточно для трогания с места и движения. Коробка передач нужна для увеличения крутящего момента и придания ускорения колесам.
Функции КПП:
-
Передает вращение мотора на вращение ведущих колес.
-
Распределяет усилия при разных условиях движения авто: в горку, с горки.
-
Обеспечивает независимое поведение двигателя и ведущих колес (на нейтральной передаче).
-
Обеспечивает движение задним ходом.
Сколько передач может быть в коробке
Ступенчатая коробка имеет определенное число ступеней для оптимальной передачи вращения. В ретро-автомобилях встречаются коробки с тремя-четырьмя передачами. Это связано с тем, что моторы имели маленькую мощность, и такого числа хватало для ее преобразования на колеса. На современных машинах встречаются пяти- и шестиступенчатые агрегаты. Для спортивных автомобилей производят семиступенчатые, так как их мощность больше, а в гонках важно точно изменять скорость.
Принцип работы
Самая простая коробка – механическая. Именно такие агрегаты устанавливались во все автомобили до 1940—1950-х годов. Она построена по принципу шестеренчатой передачи.
Главный элемент – это пара шестерен, ведомая и ведущая. Они имеют разное количество зубьев. Отношение количества зубьев ведомой к количеству зубьев ведущей шестерни – это передаточное число. Именно оно определяет, как передается момент вращения. Если ведомая шестерня больше, то скорость ее вращения будет меньше, чем у ведущей, а крутящий момент больше.
Смысл ступенчатой коробки в том, что она имеет несколько пар шестеренок с разными передаточными числами, то есть несколько передач или ступеней. Валы и шестерни нужны для преобразования разного по величине крутящего момента.
Передача заднего хода – это одна дополнительная шестеренка между ведущей и ведомой. Она изменяет направление вращения ведомой на обратное.
При страгивании с места нужен высокий крутящий момент, но низкая скорость. Для этого используется первая скорость, которая имеет большое передаточное отношение. Даже если у двигателя большие обороты, авто будет ехать медленно, но при этом не заглохнет. Для движения на равномерно высокой скорости используются повышенные ступени – от четвертой и выше. Как правило, четвертая ступень – это прямая передача с передаточным числом 1. Пятая ступени и выше имеют передаточное число меньше 1.
Виды КПП, схемы
С развитием автомобилестроения было изобретено два типа КПП – механическая и автоматическая. Позже появились их вариации – роботизированная, как усовершенствованная механика, и вариаторная, как усовершенствованный автомат. Виды коробок передач:
Механическая

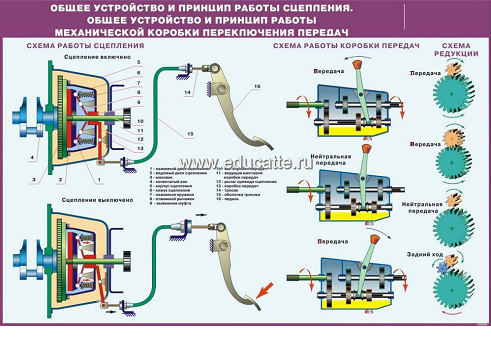

Это самый простой вид. Такой механизм состоит из шестеренок, которые зацепляются друг с другом, когда водитель приводит рычаг в определенное положение. Чтобы переключить скорость на такой коробке, нужно выжать педаль сцепления, которая отключает ведущий вал. После этого водитель переключает рычаг управления, шестерни меняются, водитель отпускает сцепления и ведущие и ведомые шестеренки схватываются друг с другом.
Достоинства этого вида:
-
Простота устройства;
-
Низкая цена;
-
Высокий КПД;
-
Низкий расход топлива.Типы механических коробок передач:
-
Двухвальная. Ведомый и ведущий вал расположены параллельно, а ведущий объединен со сцеплением. Связь между всеми элементами обеспечивается тросами или тягами.
-
Трехвальная. Имеет три вала – ведущий, промежуточный и ведомый. Последний отвечает за включение шестерней. При переключении рычага управления перемещается муфта, которая обеспечивает синхронизацию вращения.
Виды механических коробок передач автомобилей значительно отличаются. Выбор зависит от предпочтений водителя.
Автоматическая
Это более сложные типы КПП автомобилей, которые самостоятельно переключает скорости. Автомат состоит из системы планетарных передач. Они названы так из-за устройства: шестерни крутятся вокруг центра, как планеты вокруг Солнца.
В центре находится солнечная шестерня, вокруг нее вращаются планетарные шестерни или сателлиты. Все они зафиксированы вместе водилом. Дополнительная внешняя шестерня зацепляется с планетарными. Сателлиты вращаются вокруг центральной шестерни, а вокруг них вращается внешняя шестерня. Передача вращения происходит в момент зацелпения разных шестеренок. Для увеличения вариантов передаточных чисел в АКПП устанавливают несколько планетарных передач.
Плюсы устройства:
-
Удобство водителя;
-
Смена скоростей даже на полной мощности мотора;
-
Плавность хода во время переключения;
-
Защита от человеческого фактора: неправильного переключения;
-
Большой ресурс.
Роботизированная
Роботизированная коробка передач изготовлена, как усовершенствование механики. Это стандартная ручная коробка передач, она имеет все те же шестеренки и диск сцепления. Отличие в том, что переключение скоростей и управление сцеплением происходит автоматически.
Преимущества:
-
Небольшая стоимость;
-
Удобство для водителя;
-
Экономичность;
-
Небольшой вес.
Главным недостатком этого вида являются рывки при смене ступеней. Некоторые автолюбители жалуются на задержку переключения. Можно перейти на ручной режим, но это не помогает, так как за сцепление в любом случае отвечает автоматика. АКПП справляется с этой работой гораздо лучше.
Усовершенствованным вариантом робота является КПП с двойным сцеплением. Одно сцепление отвечает за четные ступени, а другое – за нечетные. Работают синхронно – пока один диск сомкнут, другой разомкнут, в момент переключения они меняются. В результате отсутствуют рывки и толчки. Этот вид превосходит МКПП, так как мощность от мотора постоянно подается на колеса.
Вариаторная

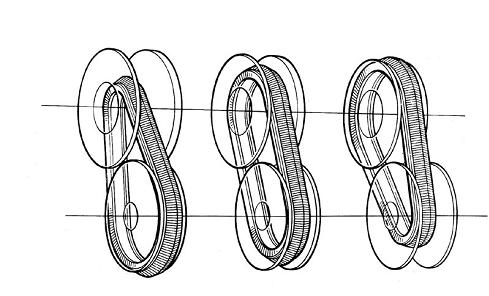

Это автоматизированная коробка передач, в которой отсутствуют ступени. Вариатор состоит из двух шкивов – ведущего и ведомого. Они соединены ремнем. Эта конструкция преобразует вращение двигателя во вращение колес.
Каждый шкив имеет две половинки конусовидной формы. В процессе работы они сближаются и удаляются, меняя таким способом радиус. Если ведомый шкив раздвинуть, то ремень будет крутиться по маленькому радиусу, передаточное число уменьшится. Если оба шкива находятся в одинаковом положении, то вращение передается напрямую.
Для страгивания с места в коробке используется сцепление или гидротрансформатор. После начала вращения колес он останавливается. Шкивами управляется специальный блок управления посредством датчиком и сервоприводов.
Преимущества механизма:
-
Электронное управление выбирает оптимальный режим работы мотора;
-
Плавный ход;
-
Экономичность.
Главным недостатком этого устройства считается высокая стоимость ремонта и замены. Многие автолюбители после выработки ресурса этого механизма меняют его на АКПП.
Секвентальная
Новинки коробок передач содержат разработки по автоматическому включению скоростей. К ним относится и секвентальная коробка скоростей. Это автоматизированная КПП, которая построена на основе механической. Система работы коробки передач построена на переключении ступеней строго последовательно. Отсутствует педаль сцепления, но этот механизм есть в конструкции, просто он управляется автоматически. Механизм контролируется блоком управления.
Выше перечислены все виды коробок передач и их отличия. Какой из них выбрать, каждый водитель решает сам, в зависимости от своих потребностей.
Ремонт и замена коробок ВАЗ
На классических автомобилях ВАЗ устанавливались механические КПП. Они просты в эксплуатации и имеют большой ресурс. Они просто ремонтируются, по сравнению с остальными видами. Многие владельцы занимаются этим самостоятельно. Если вы не хотите тратить на это время, можно приобрести новый агрегат и установить его на место старого.
Теперь вы знаете, что такое коробка передач. Какие виды КПП выбрать, каждый решает сам. Все зависит от личных предпочтений и привычек.
Не забывайте о регулярном обслуживании, диагностике и ремонте, иначе коробка передач автомобиля быстро выйдет из строя.
