Устройство, предназначенное для увеличения давления и сжатия газов, принято называть компрессором. В настоящее время воздушные бытовые компрессоры применяются в строительстве, автомобильном деле, в металлообработке и во многих других областях.
С помощью дополнительного подключаемого оборудования сжатым воздухом можно:
- Забивать гвозди;
- Откручивать и заворачивать гайки;
- Сбивать ржавчину и старую краску;
- Распылять краску и лак.
От того, насколько правильно подобран воздушный компрессор, зачастую зависит качество, время и себестоимость работы.
Принципы работы и виды компрессоров
Поршневой компрессор
Модели воздушных компрессоров различаются, прежде всего, по принципу действия. Больше 150 лет назад были изобретены первые – поршневые компрессоры.

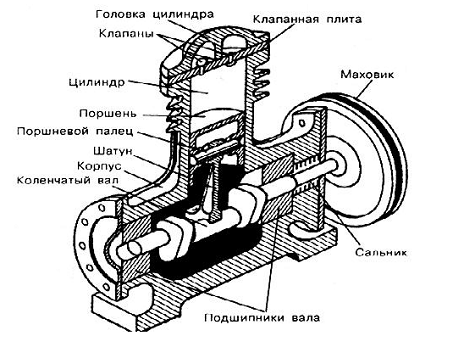

Рис.1 Устройство воздушного компрессора.
Конструктивно такие агрегаты состоят из нескольких сегментов, каждый из которых выполняет свою функцию:
- Корпус (цилиндровая группа) обычно изготавливается из чугуна, алюминия или другого прочного металла;
- Поршни, двигаясь внутри цилиндра, служат для создания избыточного давления;
- Механизмы, служащие для передачи движения от двигателя поршням, обычно включают в себя маховик, валы, подшипники;
- Клапана, воздуховоды, маслопроводы и прочие вспомогательные элементы;
- Детали системы охлаждения;
- Крепежные элементы.

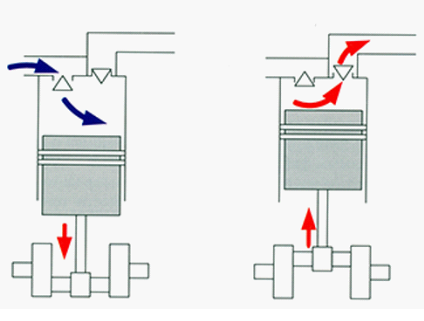

Рис.2 Принцип работы одноцилиндрового поршневого компрессора
В первом положении впускной клапан открыт, и поршень опущен в нижнее положение, воздух поступает в цилиндр. Движение цилиндра вверх сопровождается закрытием впускного клапана и открытием выпускного. Именно так и создается избыточное давление воздуха.
Такие аппараты имеют несколько существенных недостатков:
- В первую очередь такие механизмы очень сильно греются за счет трения между поршнем и цилиндром;
- Использование масла, естественно, снижает трение, но его частицы загрязняют исходящий воздух;
- Еще одним существенным недостатком можно назвать то, что исходящий воздух поступает скачками и для его равномерной раздачи необходимо использовать специальный ресивер.
Винтовой компрессор
Нагнетаемый воздух для уплотнения, увеличения производительности смешивают с компрессорным маслом, после чего эта суспензия поступает в пневмосистему.

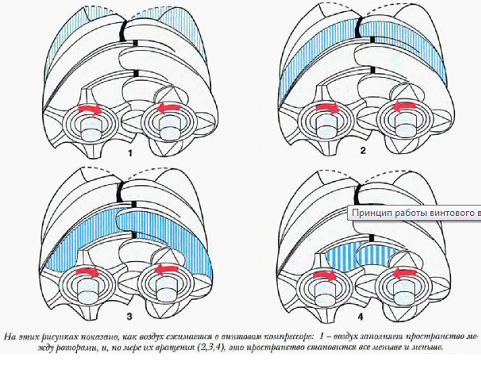

Рис.3 Принцип работы винтового компрессора
Конструктивно винтовой компрессор можно разделить помимо роторной пары входят следующие элементы:
- Впускной клапан, через который окружающий воздух поступает в систему;
- Фильтр поступающего воздуха;
- Сепаратор;
- Радиатор для охлаждения смеси;
- Для равномерного давления исходящего воздуха применяется ресивер.
К основным преимуществам такого типа аппаратов можно отнести:
- Возможность круглосуточной работы по нагнетанию воздуха;
- Высокий класс шумоизоляции;
- Исходящий воздух практически не содержит масла и других примесей, нежелательных при осуществлении лакокрасочных работ;
- Низкий уровень расхода масла;
- Большой эксплуатационный ресурс.
Компрессор воздушный электрический 220 В и 380 В
В качестве источника движения поршней в компрессорах первого типа и роторов в винтовых агрегатах могут выступать: бензиновые и дизельные двигатели, электродвигатели. Любые другие механизмы, способные вращать маховик, также могут совершать эту работу.
В случае, когда источником движения для рабочего элемента компрессора выступает электрический двигатель, принято говорить, что это — воздушный электрический компрессор 220в или воздушный электрический компрессор 380В.

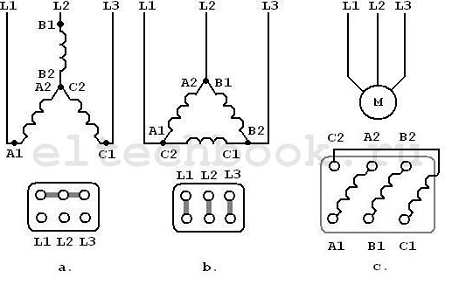

Рис.4 Схемы подключения трехфазных моторов в однофазную сеть
При этом, воздушные компрессоры 380В можно подключить к обычной бытовой сети 220В применив одну из известных схем подключения трехфазных двигателей в однофазную сеть.
Применение трехфазной сети значительно снижает общую нагрузку на проводку и в случае, когда в производстве задействовано достаточно много электрообурудования или его мощность велика, есть смысл задуматься о подведении к мастерской трехфазных 380В.
Как выбрать компрессор. Аппараты для покраски, для пескоструйки, для других работ
Прежде чем приступить к выбору аппарата для производства сжатого воздуха необходимо определиться с направлением его использования. Во многом от этого зависит тип компрессора, потребляемая им мощность, финансовые затраты.

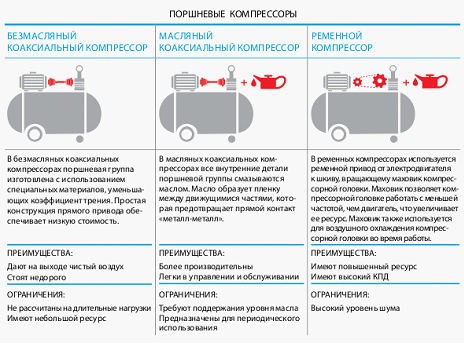

Рис.5 Виды поршневых компрессоров
Бытовой компактный воздушный электрический компрессор 220в для гаража не предполагает большого объема ресивера, от них не требуется выработки давления выше 10 бар, к исходящему из них воздуху не применяют особых требований. Цена
на воздушный электрический поршневой компрессор для гаража, по состоянию на начало весны 2017 года не превышала 10-12 тыс. рублей.
Профессиональные воздушные компрессоры 220в значительно более специализированы и, зачастую, имеют гораздо более высокую стоимость.
Недорогой безмасляный компактный компрессор с прямым приводом для покраски
Основным плюсом такого аппарата является отсутствие примесей масла в выходящем воздухе. При этом не требуется установки дополнительных фильтров, сепараторов.
Однако, есть и существенные минусы в применении этого типа оборудования. Несмотря на то, что все трущиеся детали изготовлены из специальных материалов, полностью компенсировать нагревание при трении не получается отсюда следует;
- Необходимость в периодических перерывах;
- Серьезно ограниченный ресурс;
- Низкая производительность.
Высокая степень чистоты воздуха и низкая стоимость делают этот продукт идеальным выбором для частников и небольших автопокрасочных производств.
Поршневые компрессоры с ременным приводом от 100 л, что говорят отзывы
Бытовой воздушный электрический компрессор 220в с ременным приводом отличается от приведенного выше варианта только способом передачи движения от электродвигателя рабочему телу компрессора. Однако, согласно отзывов пользователей, это новшество позволяет решить сразу несколько задач:
- Компрессор воздушный электрический с ремнем гораздо лучше охлаждается;
- Благодаря выносу двигателя за пределы корпуса, значительно увеличивается время непрерывной работы агрегата;
- Разница в раздаточных числах двигателя и маховика позволяет снизить частоту вращения последнего, что существенно увеличивает ресурс машины.
Единственный недостаток –высокий уровень шума.
Мини компрессор на 50 литров своими руками: цена на запчасти, возможность покупки на ОЛХ
Учитывая то, что цены на воздушные компрессоры 220в для покраски зачастую сильно кусаются, многие «кулибины» изготавливают их сами. Благо, схем для того чтобы изготовить воздушный масляный компрессор в интернете достаточно.
Рассмотрим одну из них. Она позволяет изготовить воздушный электрический компрессор 220в на 50 литров с минимальными затратами.

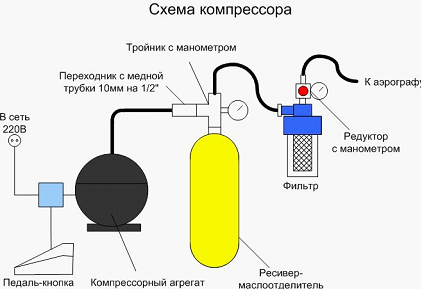

Схема практически любого устройства подобного типа:
В качестве ресивера можно использовать газовый баллон. К нему подключается агрегат, который будет нагнетать воздух, который через фильтр будет подаваться к аэрографу.
Ремонт такого устройства, зачастую сводится к самостоятельной замене поврежденного модуля. Цена на новый компрессор, изготовленный самостоятельно на порядок ниже, чем цена на бытовые компрессоры 220 V заводского производства.
Кстати, если финансовый вопрос стоит очень остро, можно попробовать приобрести недорогой воздушный компрессор 220 В б/у на сайте OLX, или ОЛХ, как говорят у нас.
