Винтовой механический домкрат – это устройство, предназначенное для поднятия груза на определенную высоту и его фиксацию в таком положении. Его можно расположить непосредственно под предметом, не используя дополнительные инструменты. Груз поднимается благодаря винтам, которые являются составной частью конструкции.
В чем особенность домкрата винтового механического
Домкрат винтовой предназначен не только для того, чтобы менять колеса автомобиля. Он очень устойчивый, поэтому часто применяется для удержания очень тяжелых грузов. Это несложный, и в то же время очень мощный механизм. Он имеет следующие особенности:
- Действует за счет преобразования крутящего момента в медленное перемещение.
- Состоит из двух основных элементов – редуктор типа «червячок» и «винт-гайка». Вертящий момент передается от редуктора к гайке, за счет чего и происходит непосредственное поднимание груза.
- Когда предмет достигает нужной высоты, его легко зафиксировать в таком положении. Для этого нужно вручную нажать на специальный рычаг.
Покупая механический домкрат, необходимо учитывать, какой максимальный вес он способен выдержать.
Ведь если устройство предназначено для 5 тонн, его нельзя использовать для более тяжелых грузов, так как произойдет его деформация.
- Вращающиеся. В процессе работы начинает двигаться редуктор червячного типа, на который постепенно накручивается гайка. Осуществляется это за счет того, что поднимается платформа, к которой крепится гайка.
- Выдвижные. В основу конструкции входит винт, передвигающийся вместе с гайкой, а редуктор обеспечивает ее вращение.
- ШВП. Между гайкой и винтом устанавливаются дополнительные шарики. Они не только повышают устойчивость конструкции, но и позволяют поднимать более тяжелые грузы. Благодаря гладкости поверхности детали легче вращаются, что повышает срок эксплуатации конструкции. Кроме того, повышается скорость захвата. Устройства типа ШВП характеризуются самым большим КПД. Однако стоит шариковый домкрат под колесо довольно дорого. Притом необходимо использовать дополнительные тормоза, чтобы не происходило скатывания. В результате этого чтобы купить прибор, необходимо немного потратиться.
- Гайка-винт. Это самый популярный тип, используемый для поднимания автомобиля. Они оснащены резьбовым соединением, при котором одновременно происходит трение и скольжение. Такие механизмы доступны по цене и очень легко обслуживаются. Если какая-то деталь сломается, ее можно заменить новой – они часто встречаются в продаже. Конструкции не скатываются, поэтому для них нет необходимости дополнительно покупать тормозящие элементы. Поднимают относительно большие грузы. Однако по сравнению с ШВП у них в 2 раза ниже КПД. Поэтому он идеально подходит для поднимания легковых авто, но для более тяжелых грузов его лучше не использовать.
Размеры винтового домкрата также влияют на его грузоподъемность. Поэтому при выборе устройства необходимо руководствоваться своими потребностями.
Виды механических домкратов и цены на них
В настоящее время винтовой домкрат с электроприводом подразделяется на несколько видов. Прежде чем приобрести конструкцию, необходимо изучить технические характеристики каждой из них.
Вертикальные стоечные волговские опоры
Их называют «волговскими» потому, что ими комплектовались известные в СССР «Волги». Сверху он оснащен проушинами, однако при установке на неровной поверхности они могут нанести небольшой вред автомобилю.
Стоимость невысокая – около 1000 рублей. Характеризуются хорошей высотой подъема и идеально подходят для легковых автомобилей. Домкрат жигулевский имеет низкую грузоподъемность – 1,5 тонн. Можно купить более устойчивые модели, однако они будут стоить дороже.
Ромбический домкрат
Ромбический домкрат – это самый распространенный механизм, используемый для поднятия автомобилей. Тип «ромб» получил такое название за счет своей ромбообразной формы. Его грузоподъемность составляет 1-1,5 тонн, но при этом стоимость составляет около 500-1000 рублей. Кроме того, он характеризуется целым рядом преимуществ.
Он относительно устойчивый, не смещается, поэтому автомобиль надежно фиксируется в одном положении. Прибор компактный, не занимает много места в багажнике автомобиля. И если его не нагружать чрезмерно, он может прослужить длительное время. А даже если и потребуется его ремонт, детали недорогие и продаются в автомобильных магазинах.
Кабельный домкрат
Работает по типу винт-гайка. Предназначается для поднятия предметов весом до 2 тонн. Состоит из двух стоек и оси с диаметром 4,8 см. используется в качестве стойки во время смотки или отмотки кабеля.

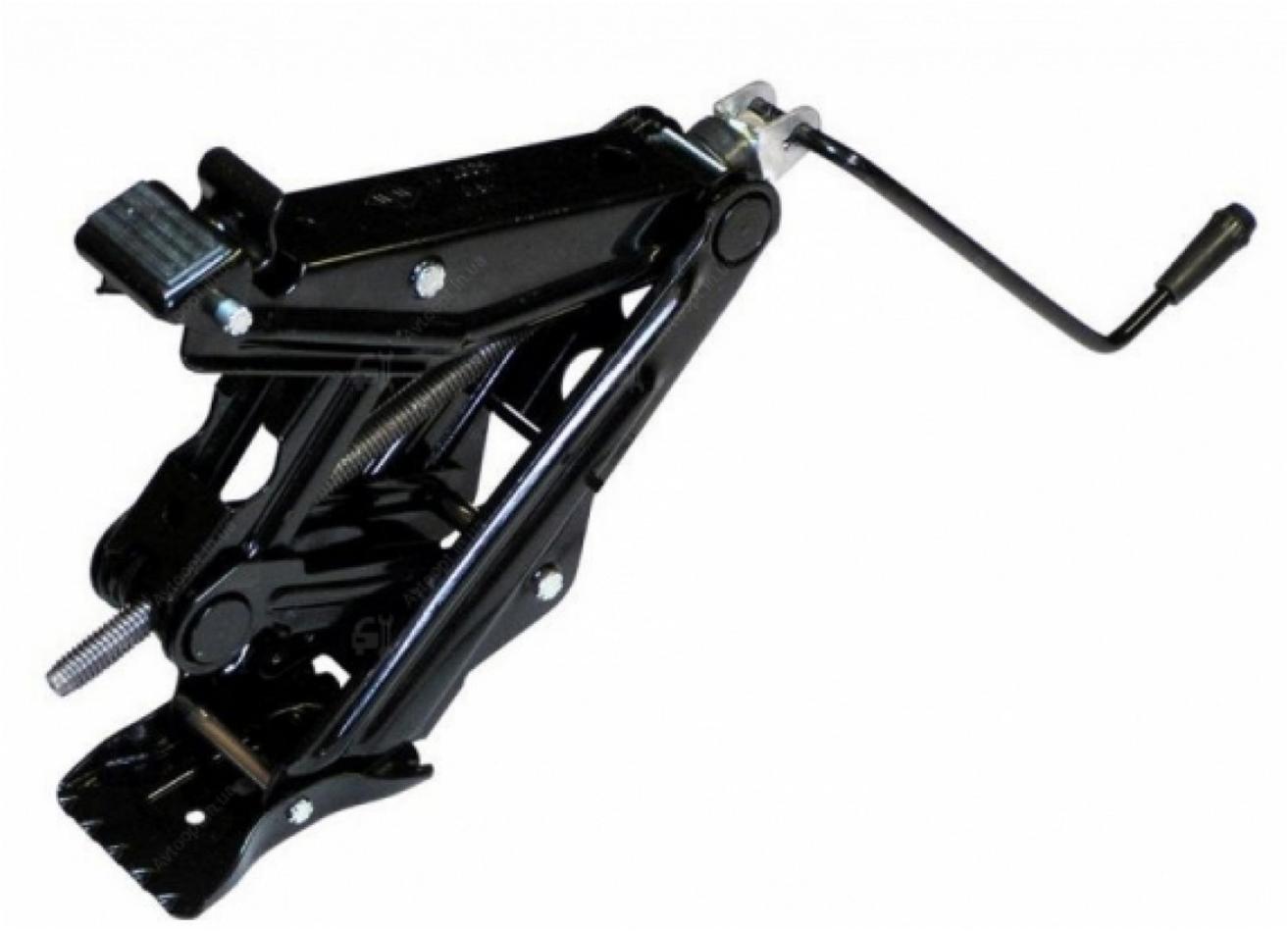

Рычажно-винтовой домкрат (Autoprofi)
Рычажно-винтовой домкрат – это устройство типа «гайка винт». Преимущество заключается в том, что средняя цена на домкрат винтовой механический ниже по сравнению с остальными приборами.
Его стоимость – от 400 рублей. Такой домкрат калужского турбинного завода входил в комплектацию большинства советских автомобилей в 80-е годы. Устройство устойчиво и надежно, выдерживает до 1,5 тонн веса. Однако характеризуется большим физическим усилием, поэтому женщинам его использовать сложно.
К такому виду относится модель Autoprofi. Высота подъема небольшая, сварочные соединения плохо соединены. Тем не менее, прибор недорогой – цена на домкрат винтовой составляет всего 460 рублей.

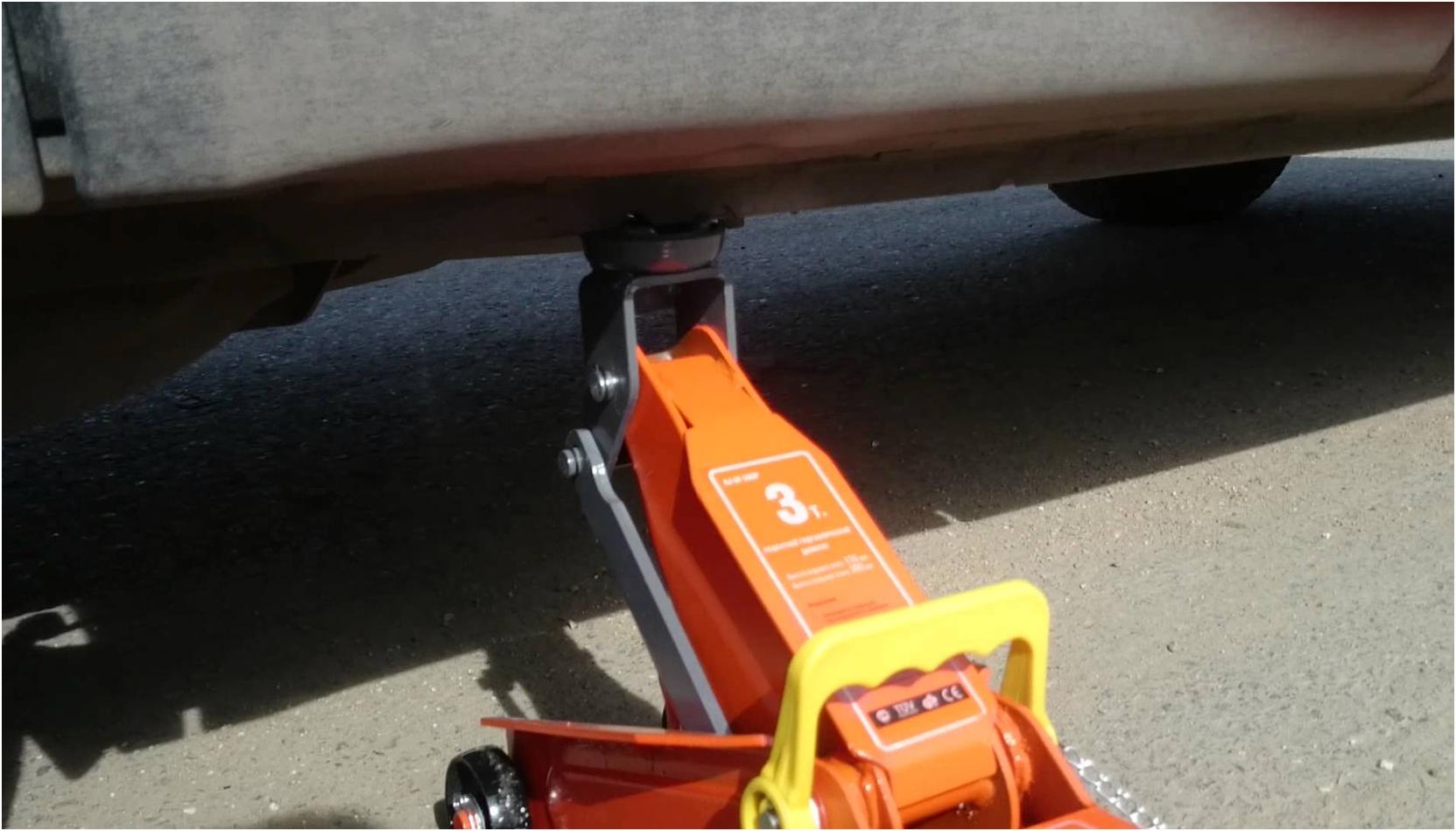

Чем отличаются гидравлические конструкции: бутылочный и телескопический автомобильный домкрат
Гидравлические устройства работают на жидкости. В насосе создается давление гидравлического масла, в результате чего поршень начинает двигаться. За счет этого груз поднимается.
Зафиксировать его на определенной высоте позволяет специальная ручка для домкрата. Когда груз нужно опустить вниз, нужно снова на нее нажать. Сразу после этого жидкость поступает в насосный резервуар, поэтому давление снижается, а груз опускается.
Такой прибор характеризуется хорошей грузоподъемностью и высоким КПД. Однако у них небольшая высота подъема, притом она плохо регулируется. Грузоподъемность составляет 2-200 тонн. В отличие от механических, такие домкраты часто ломаются, а их ремонт стоит дорого.
Чаще всего используется бутылочный домкрат (Зубр). Их используют не только во время ремонта авто, но и на строительных площадках, в заводских условиях. Его обязательно нужно хранить вертикально, чтобы не вытекла рабочая жидкость.
Также существует телескопическое устройство, которое оснащается телескопическим штоком. Используется для поднимания грузов на достаточно большую высоту.
Как выбрать устройство – регулируемый расчет от 2т до 20 т
При выборе устройства необходимо руководствоваться некоторыми важными параметрами:
- Его рабочий цикл должен составлять не менее 25%. Чем более высокая эта цифра, тем дольше проработает домкрат.
- Минимальный КПД – 25%. Но самый идеальный вариант, когда КПД составляет 95%.
- Высокая точность. В таком случае высота подъема винтового домкрата будет хорошо регулироваться.
- Хорошая грузоподъемность. Например, механический винтовой домкрат 5т предполагает, что нельзя его использовать для поднятия грузов тяжелее 5 т. Это приведет к повреждению механизма. Существуют модели с более высокой грузоподъемностью – до 20 тонн и более.
- Хорошо смазан. Важно, чтобы была использована качественная смазка, которая выдерживает температурный диапазон от -50 до +90 градусов. Если ее качество хуже, устройство может заклинить в любое время.
Если высота подъема гидравлическим домкратом будет слишком низкой, нельзя будет залезать под машину, чтобы чинить ее снизу. Поэтому желательно, чтобы она была достаточной. Размещается там, где у автомобиля задние колеса (домкрата достаточно для подъема машины).
Устройство можно изготовить своими руками. Чтобы выполнить расчет ромбического домкрата, необходимо использовать специальный чертеж. Однако легче приобрести уже готовую модель, благо, существует большое количество их разновидностей.
