Общепринятое сокращение ГРМ расшифровывается как газораспределительный механизм. Соответственно ремень ГРМ – это ремень привода газораспределительного механизма. Ремень ГРМ нужен для своевременной подачи в камеры сгорания топливно-воздушной смеси и отвода отработавших газов. Ремень ГРМ в машине – это механизм, который заставляет двигаться клапанную группу за счет синхронизации вращения распределительного и коленчатого валов двигателя. Попутно ремень ГРМ в автомобиле вращает шестерню водяной помпы, которая обеспечивает циркуляцию охлаждающей жидкости.
Конструкция ремня ГРМ

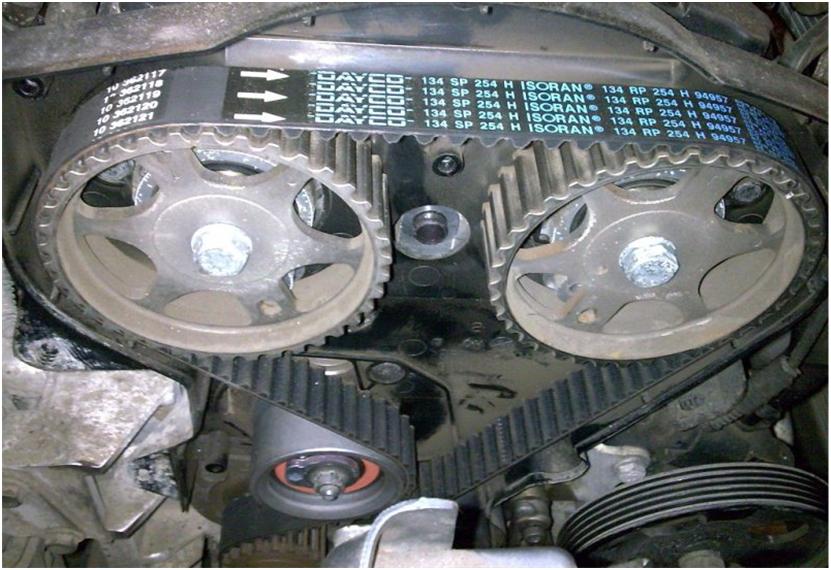

Ремень ГРМ представляет собой плоский обод, замкнутый в кольцо, с поперечными зубцами на внутренней поверхности. Большинство современных двигателей комплектуются резиновыми образцами с нитями корда внутри, но у ряда моделей в механизме газораспределения используется более прочная цепь из металла.
У автомобилей с поперечным расположением двигателя ремень привода газораспределения находится с правой (пассажирской) стороны под пластиковым кожухом. У машин с продольно установленным силовым агрегатом приводной механизм расположен в передней части моторного отсека между блоком ДВС и радиатором охлаждения.
Для того чтобы избежать соскакивания ремня со шкивов или его проскальзывания, в конструкцию добавлен натяжной ролик.
Условные обозначения и маркировка
Производители запчастей используют маркировку газораспределительных приводов согласно международному классификатору ISO, а также кодировку собственных каталогов. В общем случае расшифровка ГРМ может подсказать характеристики зубьев (профиль, высоту, интервал), их количество, а также ширину ремня. Умение читать условные обозначения может сыграть важную роль при покупке детали.
Знание каталожного номера запчасти упрощает работу с поисковыми программами при оформлении заказа в интернет-магазинах автотоваров.
Причины обрыва ремня ГРМ у бензиновых моторов и дизелей
В большинстве случаев ремни ГРМ выходят из строя по следующим причинам:
- чрезмерный износ из-за несвоевременной замены;
- низкое качество материала деталей или нарушение процедуры установки;
- попадание на зубцы частиц грязи, смазки, а также посторонних предметов;
- люфт подшипника водяного насоса или заклинивание помпы;
- выход из строя натяжного ролика;
- заклинивание распределительных валов.
При покупке машины с пробегом необходима обязательная замена ремня ГРМ и роликов, независимо от их внешнего состояния и невыработанного ресурса.
Последствия обрыва у моторов ВАЗ (1,6 литра, 8 клапанов)
В момент обрыва привода мгновенно останавливается распределительный вал, при этом часть клапанов остается в открытом положении. Коленвал продолжает вращаться под действием момента инерции, в результате происходит столкновение застывших клапанов с движущимися поршнями.
В большинстве 8 клапанных двигателей поверхность поршня в верхней точке не достает до открытого клапана. Поэтому для дальнейшего движения достаточно выставить шкивы валов в правильное положение и установить новую деталь.
Последствия обрыва у моторов Рено, Хендай, Фольксваген (16 клапанов)
На 16 клапанных моторах при обрыве ремня ГРМ гнет клапана, а на высоких оборотах может произойти разрушение поршней, направляющих втулок и даже появление трещин в головке блока цилиндров.
Владельцам автомобилей с подобными силовыми агрегатами необходимо уделять повышенное внимание контролю состояния газораспределительного привода.
Чтобы исключить аварийную ситуацию, на некоторых моделях производители устанавливают поршни со специальными выемками на верхней поверхности.
При первом подозрении неисправности нужно немедленно заглушить двигатель, и остановить автомобиль для визуального осмотра привода распредвала. Категорически запрещается повторно включать стартер или пытаться завести машину с толкача.
Как избежать обрыва ремня ГРМ
Перечень действий по предупреждению данной неисправности несложен:
- Регулярная диагностика.
- Своевременная замена.
- Контроль качества запасных частей.
Каждый автовладелец должен отслеживать натяжение и степень изношенности ременной передачи, состояние сальников валов, натяжного ролика и водяной помпы. При появлении сомнений в правильной работе механизма следует диагностировать неисправность и провести ремонтные работы для ее устранения.
Регламентные сроки замены установлены в руководстве по эксплуатации конкретного автомобиля. В среднем рекомендуемая замена ремня ГРМ и натяжного ролика проводится через каждые 50 тысяч километров пробега или через 4 года эксплуатации автомобиля.

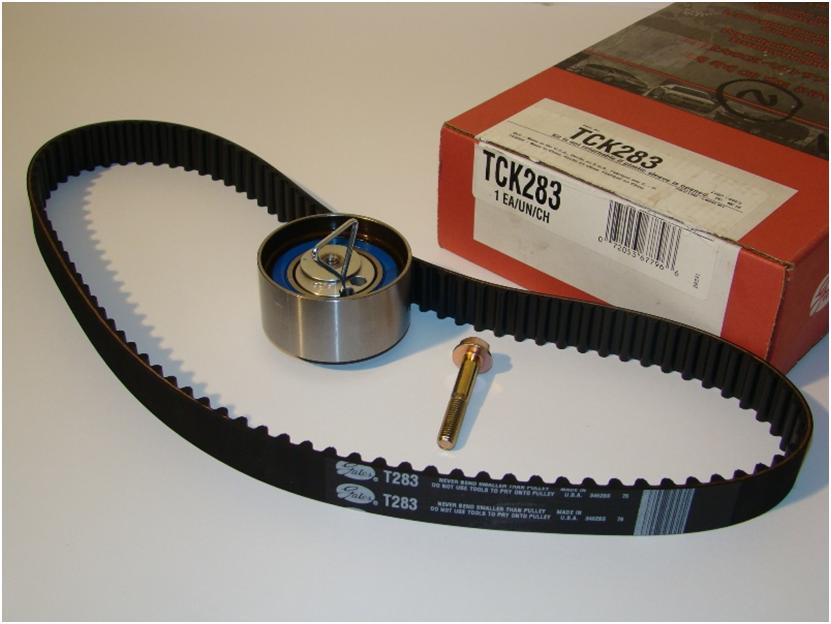

Подбирать для замены подходящий вид ремня следует с учетом требований автопроизводителя. Не стоит для сомнительной экономии приобретать изделия без фирменных идентификаторов и оригинальной упаковки. Также не следует брать универсальный комплект замены ремня ГРМ, который по заверению продавца совместим с различными моделями машин.
Несвоевременная замена ремня ГРМ или неоправданная экономия на стоимости запчастей может привести к серьезным затратам на капитальный ремонт двигателя.
Проверка натяжения ремня ГРМ
Для стабильной работы двигателя ремень привода должен быть установлен с определенным натяжением. Если он затянут слишком сильно, возрастает износ, а также увеличивается нагрузка на натяжной ролик и водяную помпу. Если степень натяжения недостаточна, то привод может перескочить на несколько зубцов. В результате произойдет нарушение фаз газораспределения. Слабое натяжение чаще всего вызывает внезапный обрыв или соскок ремня ГРМ.
Точное значение момента натяжения определяется с помощью специальных инструментов. В домашних условиях натяжение можно оценить следующим способом:
На самом длинном участке ремня нужно взять его двумя пальцами и попробовать скрутить вокруг своей оси. Нормально натянутый ремень должен закручиваться на 90 градусов по отношению к исходному положению.
Цена деталей и ремонтных работ
Стоимость привода газораспределительного механизма зависит от марки автомобиля и его конкретной модели.
Для переднеприводных ВАЗов ремонтный комплект можно купить в среднем за 500 – 600 рублей. Для импортных машин B-класса (Форд Фокус, Шевроле Лачетти, Рено Логан) стоимость данной детали может достигать нескольких тысяч рублей. Для машин со специфической конструкцией силового агрегата (например, Субару Импреза) оригинальный ремень ГРМ стоит не меньше 15 тысяч рублей.
В сервисном центре замена ремня ГРМ стоит в зависимости от марки автомобиля и типа двигателя от 3 до 10 тысяч рублей.
Замена привода ГРМ своими руками
Конструкция большинства современных двигателей позволяет выполнить замену привода распредвала самостоятельно. Для успешного ремонта необходимо придерживаться следующей последовательности действий:
Демонтаж старой детали
Машина устанавливается на ровной площадке, задние колеса блокируются противооткатными упорами, передняя часть автомобиля поднимается на домкрате и снимается правое колесо.
Поршень первого цилиндра необходимо установить в положение верхней мертвой точки (ВМТ). Для этого коленвал проворачивают до тех пор, пока не совпадут контрольные метки на шкиве и корпусе двигателя.
Выставленный по меткам коленвал нужно застопорить с помощью отвертки, которая вставляется в специальное отверстие в блоке ДВС со стороны сцепления.
После этого, следует демонтировать навесное оборудование, которое препятствует доступу к шкивам: ремни генератора и усилителя руля, насос кондиционера. На некоторых моделях автомобилей с поперечным расположением силового агрегата требуется снять правую опору двигателя.
Затем откручивается фиксирующий болт натяжного ролика, ремень механизма газораспределения ослабляется и снимается со шкивов распредвала, коленвала и водяного насоса.
Контрольные метки двигателя
Каждый производитель использует свои способы нанесения контрольных меток. Даже у разных модификаций ДВС одного семейства машин они могут быть расположены в различных местах.
Проверочные отметки могут быть выполнены в виде рисок, выступов, прорезей или нанесены несмываемой краской.
Типичные места расположения меток:
- шкивы валов;
- задняя крышка привода;
- поверхность блока двигателя.
Перед заменой приводного ремня ГРМ нужно обязательно уточнить вид и расположение контрольных меток в руководстве по эксплуатации.
Установка новой детали
В первую очередь следует установить новый натяжной ролик. Затем ремень ГРМ одевается на шестерню распредвала, проводится через ролик и одевается на шкив водяного насоса.
При установке нельзя допускать проворачивания шестерен распределительного и коленчатого валов.
После этого затягивается фиксирующий крепеж натяжного ролика.
Для проверки правильности установки проворачивают коленвал и проверяют совпадение контрольных рисок.
Далее в обратном порядке устанавливаются навесные агрегаты, прикручивается колесо, и автомобиль снимается с домкрата.
