Одним из важнейших факторов, определяющих работу ДВС (двигателя внутреннего сгорания), являются степень сжатия и компрессия. От их размера зависит, насколько эффективно работает мотор, и каков у него износ. Попробуем разобраться, что такое компрессия, в чём её измеряют, чем от неё отличается степень сжатия – и как можно изменить эти параметры.
Что такое степень сжатия двигателя, работающего на бензине, или в дизеле?
Проще всего начать со степени сжатия, поскольку этот параметр всегда задан конструктивно. Понять смысл этого термина легко, если вспомнить конструкцию ДВС. В рабочем цилиндре движется поршень – и движение это происходит в определённых пределах, ограниченных двумя мёртвыми точками – верхней (ВМТ) и нижней (НМТ). При этом постоянно изменяется объём поршня, находящийся между поверхностью поршня и головкой цилиндра.
Чтобы определить степень сжатия двигателя, необходимо измерить:
- Свободный объём цилиндра, когда поршень опущен в НМТ.
- Такой же объём, когда поршень в ВМТ, где, собственно и происходит зажигание.
Степень сжатия поршневого двигателя будет определяться, как разность между двумя этими объёмами. Она устанавливается конструкцией двигателя и не может быть изменена без замены блока цилиндров.
Вопрос о том, как определить степень сжатия двигателя, решается очень просто: по сути, достаточно измерить ход цилиндра между мёртвыми точками. Учитывать площадь поршня при этом обычно не надо: в сечении рабочий цилиндр ДВС одинаков, и меняется только высота того пространства, в котором находится топливная или газовая смесь. Однако такие данные будут лишь приблизительными, поскольку не учитывается объём камеры сгорания. Для точного расчёта лучше использовать калькулятор степени сжатия, который приводится на многих ресурсах автомобильной тематики.
Кроме того, во многих случаях расчет степени сжатия не требуется: производители нередко указывают этот параметр в документах на автомобиль. Например, степень сжатия дизельного двигателя обычно выше, чем у работающего на бензине – и в сопроводительных документах указывают: «Степень сжатия 18:1». Это означает, что во время работы двигателя топливная смесь сжимается в 18 раз.
Что такое компрессия двигателя в цилиндрах?
А вот теперь нужно упомянуть отдельно компрессию. Дело в том, что степень сжатия – величина конструктивная. На практике то, что таблица степени сжатия указывает какое-то число для двигателя, не означает, что в конкретном экземпляре ДВС сжатие смеси происходит именно во столько раз.
Компрессия – это величина, которая показывает, насколько действительно сжимается топливная смесь в тот момент, когда происходит её воспламенение. Разница компрессии и степени сжатия как раз и состоит в том, что:
- Степень – это математическая величина, отношение двух цифр, компрессия же – физический параметр, измеряемый в атмосферах, килограммах на квадратный сантиметр, барах или паскалях.
- Степень задаётся конструктивно, а компрессия меняется в зависимости от особенностей работы ДВС. Её нельзя вычислить заранее, её можно только измерить напрямую.
Какая должна быть максимальная компрессия с учётом октанового числа топлива?
Тот факт, что компрессия измеряется с помощью приборов, не означает, что не существует никаких норм на этот счёт. Каждый производитель двигателей рассчитывает их на определённую величину сжатия, которому должна подвергаться топливная смесь во время работы ДВС.
Обычно для расчётов используется формула:
К = СС х X
Где К – это компрессия, СС – размер степени сжатия, а X – конкретный коэффициент, зависящий от устройства ДВС. К примеру, для бензиновых моторов с искровым зажиганием он равен обычно 1,2 – 1,3. Но при этом нужно учитывать ещё и особенности конкретной модели.
Соответственно в норме для современных бензиновых ДВС компрессия должна составлять где-то от 10,5 до 16 кг/кв. см. При этом действует правило: чем выше степень сжатия (и, соответственно, компрессия) – тем большим быть должно октановое число у топлива. Старые модели ДВС, где СС составляет лишь 7 – 8 единиц, могут работать на А-76, но новые моторы в основном рассчитаны на «девяносто пятый» или даже «девяносто восьмой» бензин.
Это правило не применяется в отношении дизелей. Дело в том, что их принцип работы другой: не воспламенение смеси от искры, а самовозгорание в предварительно сжатом в цилиндре воздухе. Поэтому там действуют другие коэффициенты, и в норме для дизеля СС должна составлять от 20 до 32 кг/кв. см. В том же случае, если двигатель рассчитан на эксплуатацию в экстремальном холоде, значение этого параметра может достигать и 40 кг/кв. см.
Норма компрессии по таблице для двухтактного ДВС
Несколько сложнее ситуация с двухтактными двигателями. В большинстве своём они имеют очень узкое применение там, где компактность и лёгкость важнее экономичности: на судах, в самолётах, лодках, скутерах, мотоциклах или мопедов.
Зачастую определить степень сжатия с помощью автомобильных приборов здесь вообще невозможно: конструкция двухтактников иногда предусматривает наличие декомпрессора – и тогда измерение показывает всё, что угодно, кроме реальных результатов. Кроме того, в документах на такие моторы часто данные не указываются. Наконец, надо учитывать, что в камеру двухтактника поступает не чистое топливо, а в смеси с маслом, которое в сгорании не участвует.
Тем не менее, опыт показывает, что нормой для двухтактных двигателей мотоциклов следует считать показания от 9 до 13. Если же показания опустились ниже 7 – следует срочно задуматься о ремонте. Возможно, мотор ещё поработает – но такая маленькая степень сжатия и компрессия заставляют насторожиться.

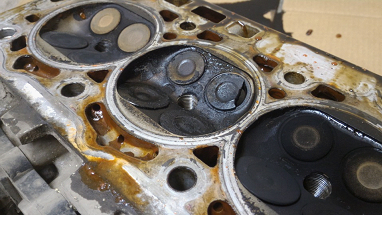

Почему пропала нормальная компрессия?
Непосредственное измерение компрессии на двигателе может показать, что реальная величина значительно отличается от той, которая указана в документах или должна быть согласно расчётам. Тому есть несколько причин.
- Высокие температуры в работающем двигателе (где, вообще-то, в каждом цикле происходит взрыв бензиново-воздушной смеси!) заставляют расширяться все детали – в том числе и поршень. Чтобы в результате мотор не заклинил на первых же минутах работы, конструкторы предусматривают определённые зазоры между поршнем и стенками цилиндра. Но в эти зазоры во время такта сжатия ускользает и бесполезно теряется часть смеси. Именно поэтому даже в совершенно новом холодном ДВС давление несколько ниже, чем можно было бы ожидать исходя из того, какая степень сжатия в цилиндре предусмотрена разработчиками. Разница исчезает, когда двигатель прогревается, а зазоры из-за теплового расширения уменьшаются.
- Износилась поршневая группа. Например, возникли задиры на поверхностях, через которые теряется часть смеси.
- Неправильно стоят поршневые кольца – они не прилегают к поверхностям так, как это положено.
- Нарушено прилегание клапанов.
- Неверная регулировка ГРМ. В этом случае клапана открываются или закрываются не вовремя – и давление теряется.
- Возникла трещина в ГБЦ.
Возможны так же иные причины. В любом случае, снижение компрессии на горячем ДВС означает, что с мотором что-то серьёзно не так, и он нуждается как минимум в регулировании, как максимум – в замене.
Как проверить компрессию на горячем и холодном двигателе: способ измерения, используемый прибор
Поскольку компрессия зависит от множества факторов, её необходимо измерять для каждого конкретного двигателя.
Есть два способа произвести замер – с помощью специального прибора (компрессометра) и без него.

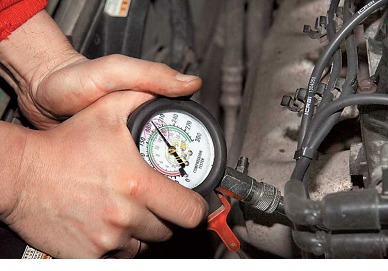

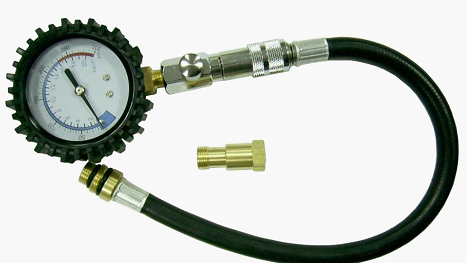

Замер компрессометром
В том случае, если в наличии есть компрессометр, алгоритм измерения выглядит следующим образом:
- Машина заводится, двигатель прогревается до рабочей температуры.
- Удаляются свечи. Это обязательное условие. Без него погрешность будет слишком велика.
- В отверстие вставляется наконечник компрессометра (нужно заранее озаботиться тем, чтобы он подходил по диаметру и резьбе).
- Включается стартер. Двигатель крутится, пока стрелка прибора не прекратит двигаться вверх. Нужно заранее позаботиться о том, чтобы аккумулятор был заряжен полностью.
- Считываются данные.
- Процедура повторяется на следующем цилиндре.
Такой способ годится лишь для горячего двигателя – но зато он наиболее точен. На холодном же моторе компрессометр покажет позавчерашнюю погоду в Занзибаре, а не реальные данные.
Бесприборное измерение
Это очень неточный способ, к тому же годящийся лишь для опытных водителей и автомехаников. Тем не менее, если под рукой нет компрессометра, можно воспользоваться им.
В этом случае действовать нужно так:
- Вывертываются все свечи, кроме находящейся в первом цилиндре.
- Коленвал проворачивается, пока в первом цилинре не произойдёт сжатие (определить это можно с помощью меток).
- Вворачивается свеча во второй цилиндр, коленвал снова проворачивается.
- Цикл повторяется, пока не закончатся цилиндры.
В этом случае нельзя узнать точные данные – но можно определить, в каком из цилиндров упала компрессия. Там, где она слишком низка, усилие, прилагаемое для проворота коленвала, будет ниже.
Этот метод требует опыта и хорошего мышечного чувства. Однако его достоинство в том, что он может использоваться даже на холодном двигателе.
Изменяемая компрессия: как при ремонте провести увеличение давления в двигателе с помощью присадки или другим способом?

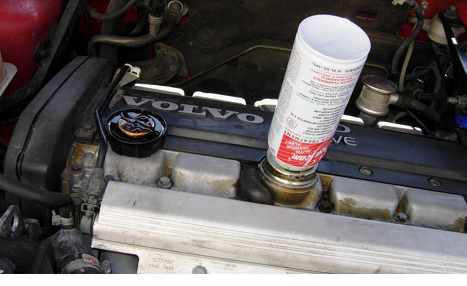

В том случае, если компрессия недостаточная, её можно попытаться увеличить. Первый по распространённости способ – это использование специальных присадок к маслу. По заявлениям производителей, специальный состав восстанавливает структуру металла, заполняет пустоты и тем самым обеспечивает нормальную работу двигателя. Насколько реальны эти обещания – вопрос спорный. Специалисты по ремонту двигателей не дают тут однозначного ответа: одни считают, что присадки реально работают, другие объявляют их бесполезной тратой денег.
Куда надёжнее восстанавливает рабочий объем (а через него – и сжатие) переборка мотора. В этом случае могут использоваться следующие методы:
- удаление нагара в цилиндре;
- регулирование клапанов;
- фрезеровка ГБЦ с целью уменьшить объём рабочей камеры;
- замена цилиндров или колец на них;
- использование турбокомпрессора, нагнетающего воздух под большим давлением. Однако здесь требуется точный расчет объема двигателя и мощности нового узла;
- увеличение СС. На заводе степень не ставится на максимум, потому что иначе велик риск детонации и разрушения узлов ДВС. Но регулировка и настройка позволяет повысить сжатие в двигателе;
- использование накладок на поршень. Крайне опасный метод, поскольку требует полной перенастройки двигателя. Но при правильном использовании позволяет добиться положительных результатов.
Любые операции , касающиеся СС или компрессии, требуют опыта. Автовладельцам с небольшим стажем лучше всего обратиться к специалистам.
