Наиболее простой и дешевый вариант тюнинга автомобиля – замена дисков. Однако нельзя забывать про безопасность и технические особенности. При выборе новых изделий не стоит забывать про разболтовку дисков.
Что такое разболтовка колесных дисков
Диски фиксируют к ступице специальными болтами или спицами. Это зависит от размера и веса самих дисков. Для легкосплавных моделей надежно используют спицы.
Разболтовка это размер отверстий, который предназначен для крепления дисков болтами, а также их количество.
Как правило, автолюбители, особенно новички, не обращают особого внимания на эти параметры и думают, что главное, чтобы штифты входили в отверстия.
Следует учитывать, что разболтовка колесных дисков у каждой модели авто своя. Для ее обозначения используют аббревиатуру PCD.
Если неправильно подобрать изделие, это чревато разбитой подвеской, разболтанным рулевым механизмом или, что гораздо хуже, колесо может отвалиться прямо на ходу.
Параметры колесных дисков абсолютно одинаковы как для литых, так и для штампованных изделий.
В маркировке указывается:
- ширина обода – первая цифра. Указана в дюймах. Если рядом стоит буква J это говорит о том, что диски подходят для моноприводных авто. Полноприводным надо искать буквенное обозначение JJ;
- диаметр диска (следующая цифра) – измеряется также в дюймах. Буквенное значение Н2 больше для специалистов, оно обозначает, что на ободе есть два выступа;
- цифры 4 на 98 это и есть разболтовка колес, где 4 – количество болтов, а 98 – размер отверстий. Это минимальные значения они колеблются в пределах от 4-6 и 98 – 139,7. «На глаз» определить эти значения практически невозможно. Даже если разница будет составлять всего 1-2 мм, это может вызвать перекос колеса.
- вылет диска – обозначается в мм. Может быть положительным (ЕТ30), отрицательным (ЕТ-40) или нулевым. Должен обязательно соответствовать рекомендациям изготовителя, иначе диск может разломаться под действием сил, которые действуют на подвеску;
- центральное отверстие (диаметр) — обозначен в мм. В легковых авто может быть от 50-70. Если эта величина не соответствует размерам посадочного цилиндра, всегда можно выйти из ситуации – достаточно приобрести проставочные колеса и подогнать элементы.
Как вычислить разболтовку?
Разболтовка дисков – важный фактор безопасности. Если хотя бы один параметр не будет соответствовать требованиям производителя, это может привести к ускоренному износу шин, а также вызвать проблемы с управляемостью машины.

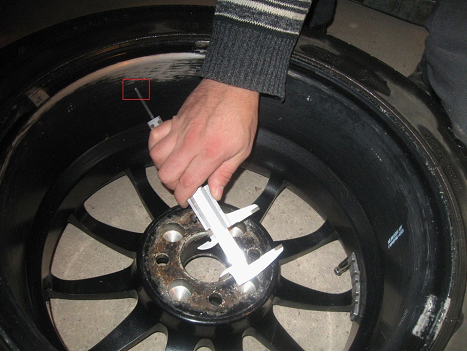

Узнать размеры колесных дисков по модели авто можно из специальных таблиц совместимости. Если такой возможности нет, параметры можно просчитать самостоятельно. Размер отверстий на дисках можно вычислить следующим способом:
- Просчитать количество отверстий.
- Если их три, то следует замерять расстояние между ними и умножить на 1,155. Полученное число и будет размером диаметра.
- При четырех креплениях меряется длина между противоположными отверстиями и множится на 1,414.
- Для пяти – померять расстояние через одно и умножить на 1,701.
Сверловка колесных дисков (PCD) особой сложности не представляет, но лучше обратиться к дилеру или в автомастерскую для уточнения данных.
Необходимо помнить, что некоторые производители выпускают изделия с двойной сверловкой. Это значит, что количество крепежных элементов у них больше.
Величина вылета
Дисковый вылет бывает трех видов:
- Положительный – диск как бы утапливается в середину колесной арки.
- Отрицательный – большая часть диска выходит наружу, при этом посадочное место «утоплено» глубоко внутрь самого диска.
- Нулевым – когда обе плоскости (воображаемая и привалочная) совпадают.
Если диск куплен без соответствия с вылетом, его попросту не удастся установить, поскольку элементы подвески не позволят это сделать.
Таблица совместимости
Чтобы не ошибиться в расчетах или вы не знаете всех параметров, поможет таблица совместимости разболтовки колесных дисков. Они содержат всю информацию по всем моделям авто. Однако стоит учесть, что информация носит сугубо рекомендательный характер и перед покупкой дисков лучше обратиться к специалистам.
Разболтовка колесных дисков по маркам сильно различается. Изделия с параметрами 5×112 на машинах Ауди, Фольксваген и Бентли.
Если интересует разболтовка 4×100 на машинах, то сюда можно отнести большую часть производителей. Их можно встретить практически на всех моделях авто Opel, Renault. А вот Toyota устанавливает такие диски лишь на одной модели.
присутствует практически на всех авто Ferrari, а также на некоторых моделях европейских производителей.
Таблица размеров дисков по автомобилю поможет уточнить параметры и правильно подобрать диски.
Форд
Для этих авто подойдет разболтовка 5 на 108 с диаметром ступицы 63,3 мм. Различия могут быть при покупке изделий различного диаметра.
| Модель | Разболтовка | вылет | диаметр отверстий |
| Bronco | 5 x 139.7 | 86.9 | |
| Cortina | 4 x 108 | 63.3 | |
| Cougar | 4 x 108 | 35-38 | 63.3 |
| Econovan | 4 x 114.3 | 59.0 | |
| Escort | 4 x 108 | 63.3 | |
| Explorer | 6 x 139.7 | 0…-3 | 100.0 |
| Fiesta | 4 x 108 | 35-38 | 63.3 |
| Focus 2 | 5 x 108 | 63.3 | |
| Galaxy | 5 x 112 | 42-45 | 57.0 |
| Granada | 4 x 108 | 35-38 | 63.3 |
| Ka | 4 x 108 | 63.3 | |
| Maverick | 6 x 139.7 | 0…-3 | 100.0 |
| Mondeo (iki 2001 m.) | 4 x 108 | 35-38 | 63.3 |
| Mondeo (nuo 2001 m.) | 5 x 108 | 35-42 | 63.3 |
| Mustang | 4 x 108 | 35-38 | 63.3 |
| Orion | 4 x 108 | 63.3 | |
| Probe (iki 1992 m.) | 5 x 114.3 | 59.5 | |
| Probe (nuo 1992 m.) | 5 x 114.3 | 67.0 | |
| Puma | 4 x 108 | 63.3 | |
| Sierra | 4 x 108 | 63.3 | |
| Scorpio (iki 1995 m.) | 5 x 112 | 63.3 | |
| Scorpio (nuo 1995 m.) | 4 x 108 | 63.3 | |
| Taunus | 4 x 108 | 63.3 | |
| Transit (iki 1992 m.) | 5 x 160 | 72.0 | |
| Transit (nuo 1992 m.) | 6 x 180 | 138.8 | |
| Transit FT 75 | 5 x 160 | 115.0 | |
| Transit FT 100 | 5 x 160 | 115.0 | |
| Transit FT 100 L | 6 x 169.9 | 130.0 | |
| Transit FT 130–190 (iki 1985 m.) | 6 x 169.9 | 130.0 | |
| Transit FT 80–190 (nuo 1985 m.) | 5 x 160 | 65.0 | |
| dWindstar | 5 x 112 | 35-38 | 63.3 |
Шевроле
| Beretta (nuo 1989 m.) | 5 x 100 | 35-40 | 57.0 |
| Blazer | 6 x 139.7 | 109.5 | |
| Camaro (nuo 1993 m.) | 5 x 120.6 | 38-50 | 70.5 |
| Cavalier (nuo 1989 m.) | 5 x 100 | 35-40 | 57.0 |
| Celebrity (1986…1989) | 5 x 115 | 38 | 70.0 |
| Corsica (nuo 1989 m.) | 5 x 100 | 35-40 | 57.0 |
| Corvette (nuo 1993 m.) | 5 x 120.6 | 38-50 | 70.5 |
| Lumina (1989…1993) | 5 x 115 | 38 | 70.0 |
| Tahoe | 6 x 139.7 | 109.5 |
Ниссан
| 100NX | 4 x 100 | 35=42 | 59.0 |
| 200SX (iki 1994 m.) | 4 x 114.3 | 66.0 | |
| 200SX (nuo 1994 m.) | 5 x 114.3 | 66.0 | |
| 280ZX | 4 x 114.3 | 73.0 | |
| 300ZX | 5 x 114.3 | 66.0 | |
| Almera | 4 x 100 | 59.0 | |
| Bluebird | 4 x 114.3 | 35-42 | 66.0 |
| Cedric | 5 x 114.3 | 35-42 | 66.0 |
| Cherry | 4 x 114.3 | 73.0 | |
| Gloria | 5 x 114.3 | 35-42 | 66.0 |
| Largo | 4 x 114.3 | 65.9 | |
| Laurel | 4 x 114.3 | 35-42 | 66.0 |
| Maxima | 5 x 114.3 | 35-42 | 66.0 |
| Micra | 4 x 100 | 35-42 | 59.0 |
| Pathfinder | 6 x 139.7 | -15…-25 | 108.0 |
| Patrol | 6 x 139.7 | 100.0 | |
| Patrol | 6 x 139.7 | -15…-25 | 108.0 |
| Patrol GR | 6 x 139.7 | -15…-25 | 112.0 |
| Pick-Up | 6 x 139.7 | -15…-25 | 100.0 |
| Prairie | 4 x 114.3 | 35-42 | 66.0 |
| Primera | 4 x 114.3 | 35-42 | 66.0 |
| Pulsar | 4 x 100 | 59.0 | |
| Safari | 6 x 139.7 | 109.6 | |
| Sentra | 4 x 100 | 59.0 | |
| Serena | 5 x 114.3 | 66.0 | |
| Silvia | 4 x 114.3 | 66.0 | |
| Skyline | 4 x 114.3 | 66.0 | |
| Skyline | 5 x 114.3 | 66.0 | |
| Stanza | 4 x 114.3 | 66.0 | |
| Sunny | 4 x 100 | 59.0 | |
| Terrano | 6 x 139.7 | -15…-25 | 100.0 |
| Terrano II | 6 x 139.7 | 0…3 | 106.0 |
| Trade | 5 x 160 | 70.0 | |
| Urvan | 6 x 139.7 | 100.0 | |
| Vanette | 4 x 114.3 | 65.9 | |
| Violet | 4 x 114.3 | 73.0 |
Рено
| Renault 4, 5 | 3 x 130 | ||
| Renault 8, 20, 30 | 3 x 150 | ||
| Renault 9, 11, 19 | 4 x 100 | 35-38 | 60.0 |
| Renault 21 | 4 x 100 | 35-38 | 60.0 |
| Renault 21 Turbo | 5 x 108 | 35 | 60.0 |
| Renault 25 | 4 x 100 | 35-38 | 60.0 |
| Alpine | 4 x 100 | 35-38 | 60.0 |
| Bellevue | 4 x 100 | 60.0 | |
| Champion | 4 x 100 | 35-38 | 60.0 |
| Clio | 4 x 100 | 35-38 | 60.0 |
| Elysee | 4 x 100 | 60.0 | |
| Espace | 4 x 100 | 35…38 | 60.0 |
| Grand Espace | 5 x 108 | 35 | 60.0 |
| Fuego | 4 x 100 | 35-38 | 60.0 |
| Kangoo | 4 x 100 | 60.0 | |
| Laguna | 4 x 100 | 35-38 | 60.0 |
| Laguna | 5 x 108 | 35 | 60.0 |
| Master (iki 1998 m.) | 5 x 190 | 141.5 | |
| Master (nuo 1998 m.) | 5 x 170 | 130.0 | |
| Megane | 4 x 100 | 35-38 | 60.0 |
| Rapid | 4 x 100 | 60.0 | |
| Safrane | 4 x 100 | 60.0 | |
| Safrane | 5 x 108 | 35 | 60.0 |
| Scenic | 4 x 100 | 35-38 | 60.0 |
| Spider | 4 x 100 | 60.0 | |
| Trafic | 4 x 160 | ||
| Twingo | 4 x 100 | 60.0 |
Опель
| Ascona | 4 x 100 | 35-42 | 56.5 |
| Astra | 4 x 100 | 56.5 | |
| Bedford CF | 230/250 | 5 x 152.4 | 110.0 |
| Bedford CF | 350 | 6 x 170 | 140.0 |
| Bedford KTS/Campo | 6 x 139.7 | 100.0 | |
| Calibra | 4 x 100 | 35-42 | 56.5 |
| Calibra V6 | 5 x 110 | 65.0 | |
| Calibra 4×4 | 5 x 110 | 65.0 | |
| Combo | 4 x 100 | 56.5 | |
| Commodore | 5 x 120 | 35-42 | 69.5 |
| Corsa | 4 x 100 | 42-45 | 56.5 |
| Frontera | 6 x 139.7 | 100.0 | |
| Kadett | 4 x 100 | 42-45 | 56.5 |
| Monterey | 6 x 139.7 | 100.0 | |
| Monza | 5 x 120 | 35-42 | 69.5 |
| MV6 | 5 x 110 | 65.0 | |
| Omega | 5 x 110 | 65.0 | |
| Rekord | 5 x 120 | 69.5 | |
| Senator A | 5 x 120 | 69.5 | |
| Senator B | 5 x 110 | 65.0 | |
| Sintra | 5 x 115 | 70.5 | |
| Tigra | 4 x 100 | 35-42 | 56.5 |
| Trans Sport | 5 x 120.65 | 70.0 | |
| Vectra | 4 x 100 | 56.5 | |
| Vectra V6 | 5 x 110 | 65.0 | |
| Zafira | 4 x 100 | 56.5 | |
| Zafira | 5 x 110 | 65.0 |
форд ауди
| Audi 50 | 4 x 100 | 35-45 | 57.0 |
| Audi 80 (iki 1986 m.) | 4 x 100 | 57.0 | |
| Audi 80 (nuo 1986 m.) | 4 x 108 | 35-42 | 57.0 |
| Audi 80 Quattro | 4 x 108 | 57.0 | |
| Audi 90 | 4 x 108 | 57.0 | |
| Audi 100 (iki 1992 m.) | 4 x 108 | 57.0 | |
| Audi 100 CS, Quattro (iki 1992 m.) | 5 x 112 | 57.0 | |
| Audi 100 (nuo 1992 m.) | 4 x 108 | 57.0 | |
| Audi 200 | 5 x 112 | 35 | 57.0 |
| Audi A3 | 5 x 100 | 30-40 | 57.0 |
| Audi A4, S2, S4 | 5 x 112 | 35 | 57.0 |
| Audi A6, S6 | 5 x 112 | 57.0 | |
| Audi A8, V8 | 5 x 112 | 57.0 | |
| Coupe 1.8, GL | 4 x 100 | 35-45 | 57.0 |
| Coupe GT (iki 1985 m.) | 4 x 100 | 57.0 | |
| Coupe GT (nuo 1985 m.) | 4 x 108 | 57.0 | |
| Coupe (nuo 1988 m.) | 4 x 108 | 57.0 | |
| Coupe Quattro | 4 x 108 | 57.0 | |
| Quattro | 5 x 112 | 35-42 | 57.0 |
| TT | 5 x 100 | 28-30 | 57.0 |
Нива
На стандартную комплектацию подходят диски размера R15 со сверловкой 5 на 139,7. Вылет может быть от 40-48 мм.

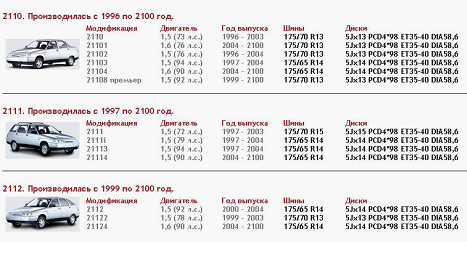

ВАЗ
| VAZ 2101—2107 | 4 x 98 | 35-38 | 58.5 |
| Lada Alegro | 4 x 108 | 52.0 | |
| Lada Niva | 5 x 139.7 | 98.0 | |
| Lada Riva | 4 x 98 | 58.5 | |
| Lada Samara | 4 x 98 | 35-38 | 58.5 |
Разболтовка влияет на безопасность движения, поэтому этими параметрами не стоит пренебрегать. Если колес будет не точно установлено, не будет нормального момента затяжки, что постепенно привет к поломке или вообще к аварийной ситуации. Таблица разболтовки колесных дисков по маркам поможет правильно подобрать изделие к своему автомобилю.
