Как проверить лямбда зонд? 4 лучших способа диагностики

3 741

Лямбда – что это? В данном случае речь идет не о букве латинского алфавита. При появлении признаков повышенного расхода топлива, выхлопных газах черного цвета и нестабильной работе двигателя одной из наиболее частых причин становится поломка лямбда зонда. Что такое лямбда зонд в автомобиле и для чего нужен лямбда зонд вы узнаете из этой статьи.

Это особый датчик кислорода, который отвечает за правильные пропорции объемов воздуха в топливной системе. Иными словами лямбда зонд это регулятор, который собирает и передает информацию для подготовки оптимальной топливной смеси.

Но когда эта деталь выполняет свои обязанности стабильно и отлажено, автомобиль экономит топливо, катализаторы, снижающие выбросы вредных веществ в атмосферу служат дольше. Поэтому о принципах ее работы и диагностики стоит знать и помнить каждому автолюбителю.

ПОСМОТРЕТЬ ВИДЕО

Как работает датчик кислорода

Итак, измерение кислорода в топливной системе происходит в выпускном коллекторе. Здесь обязательно располагается датчик, который определяет кислородные объемы. Второй датчик лямбда зонда может находиться на выходе катализатора для дополнительной точности измерения уровня кислорода.

Чтобы разобраться с механизмом функционирования датчика лямбда зонда рассмотрим алгоритм его работы.

    1. Запустившийся движок прогревается без участия этого элемента. Система автомобиля пользуется другими источниками информации.
    2. А вот когда температура достигает 300 градусов по Цельсию в штатный режим входит кислородный датчик лямбда зонд. Дело в том, что лишь при достижении этой температуры электролит получает проводимость, возникает выходное напряжение на электродах.
      В холодное время, например, зимой достичь необходимой температуры бывает очень сложно. На помощь приходит система дополнительного прогрева, которая в любом случае создаст необходимый уровень температуры.
    3. В зависимости от вида используемого датчика концентрации кислорода различает принцип сбора информации.

Принцип работы лямбда зонда двухточечного зависит от электродов. Уровень кислорода влияет на их напряжение. Если уровень напряжение свидетельствует об избытке кислорода, то информация формируется одна, при недостатке кислорода другая.

Широкополосный lambda зонд — более сложная конструкция из двух элементов. На электродах этого датчика имеет постоянное напряжение, которое становится меньше или больше в зависимости от содержания кислорода.

Результаты проверки топлива в каждом случае передаются в другие системы автомобиля для формирования оптимальной смеси для дальнейшего впрыска.

Иллюстрация работы
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger
Иллюстрация работы

По каким причинам может быть нарушена работоспособность датчика

Что такое лямбда зонд? — это сложное механическое устройство, которое подвержено поломкам. Они возникают по следующим причинам.

  1. Некачественный или очень старый корпус устройства может потерять свою герметичность. Вследствие этого происходит проникновение внутрь газов, грязи, воздуха, которые делают корректную работу невозможной.
  2. Несмотря на то, что зонд работает при высоких температурах, он также может быть подвержен излишнему перегреву. Чаще всего это происходит при увеличении заводской мощности мотора техническими энтузиастами.
  3. Существует установленный гарантийный срок работы. После его прохождения зонд может потерять свои свойства.
  4. Использование некачественного дизеля или бензина, а также этилированного топлива разоряет рабочую поверхность датчика и также приводит к его выводу из строя.
  5. Одна из наиболее актуальных причин для нашей страны. Вследствие езды по плохим дорогам внутренние элементы датчика могут быть повреждены. Дальнейшая эксплуатация становится невозможной.

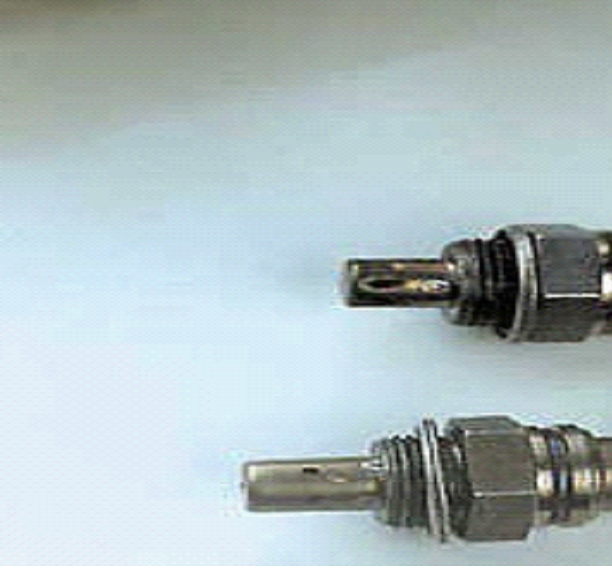

Внешний вид
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger
Внешний вид


Как определить неисправный датчик

Рассмотрим основные признаки неисправности лямбда зонда.

  • Симптомы неисправности лямбда зонда чаще всего заявляют о себе нестабильным функционированием ДВС. Обороты сильно «гуляют». Даже на холостом ходу в теплое время они могут резко увеличиваться без объяснимых причин.
  • Необходимость заправляться чаще обычного и средний расход топлива выше установленного нормой одни из самых верных показателей.
  • При этом, если автолюбитель, выжимая педаль акселератора до конца, чувствует, что машина существенно хуже разгоняется, велика вероятность, что неисправен датчик.
  • Ну и самое распространенное – появление света индикатора «Чек инжин» тоже может быть по причине неисправности регулятора кислорода. На технической станции точную причину обязательно установят. Или же можно проверить все самостоятельно. О том, как это сделать укажем далее.

Иные признаки неисправности кислородного датчика всегда будут связаны с нарушением нормальной работы двигателя.

Внешний вид неисправного устройства
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger
Внешний вид неисправного устройства


Как проверить исправность лямбда зондов с одним проводом, двумя, тремя и с 4 проводами самостоятельно: мультиметром, своими руками, тестером и т.д.

Что такое лямбда зонд на машине и для чего нужен лямбда зонд, мы выяснили в первой части статьи.

Сейчас рассмотрим способы диагностики его состояния. Датчик нужно достать. Показать датчик кислорода сможет любой авто слесарь, а вот рядовому автолюбителю, чтобы его найти, придется заглянуть в инструкцию завода – изготовителя. В любом случае доступ к нему чаще всего можно получить, просто открыв капот.

  • Иногда достаточно визуального осмотра, чтобы сразу выявить неисправность. Визуальный осмотр необходим для исключения механической деформации и попадания внутрь посторонних веществ. Если устройство повреждено, то это будет сразу заметно. Замена потребуется и в случае обволакивания датчика сажей или серым налетом – это признаки порчи датчика из-за заправки некачественным топливом.
  • Второй способ также не требует использования какого-либо прибора. Достаточно переставить датчик на другой, такой же автомобиль. Если неисправности сохраняются – значит, проблема именно в нем.
  • Для проверки мультиметром нужно завести автомобиль на 10-20 минут, затем заглушить. Отсоединить кислородный регулятор и присоединить его к мультиметру. Далее завести мотор и выжать газ до 3 000 оборотов. Процедуру лучше проводить вдвоем. Один давит на газ, а второй смотрит показания – они должны быть на уровне 0,9 Вт. Любое значение, меньше этого означает неисправность.
  • Использование тестера с 4 проводами для проведения замера также не является сложной процедурой. Для ее осуществления минусовой провод тестера соединяют с мотором, а положительный к сигнальному проводу зонда. Тут стоит коротко упомянуть, что проводов зонда может быть до 4. С одним проводом проблем не возникает – он всегда сигнальный. А вот если их больше, без помощи инструкции не обойтись. Итак, когда тестер соединен, нужно включить мотор для работы течение 10 минут. После прогрева на достаточную температуру датчик должен включиться. Напряжение будет какое-то время меняться и составлять разные значения, примерно 0,3 – 1 вт. Однако затем оно стабилизируется на уровне 0,45 Вт. Если цифра стабильного напряжения иная – датчик придется менять.

Сколько стоит лямбда зонд и насколько опустеет кошелек автолюбителя при неисправности этого устройства? На отечественные автомобили цена не превысит 2-3 тысяч рублей. А вот на иномарки придется раскошелиться. Стоимость зондов может составлять от 4 до 10 тысяч рублей.

ПОСМОТРЕТЬ ВИДЕО

У многих возникает вопрос – почему столь простая конструкция, даже на отечественных машинах стоит несколько тысяч.

Ответ кроется в составе элементов, из которых изготовлен зонд. Среди них довольно много ценных, а в некоторых случаях драгоценных металлов.

Также необходимо своевременно проводить диагностику и замену этого важного устройства.

Проверка мультиметром
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger
Проверка мультиметром
