Устройство и установка ЦЗ – всего 7 простых шагов

5 597

Желание водителей уберечь свое транспортное средство от взлома и угона вполне логично. Центральный замок стал популярным средством защиты наравне с сигнализацией, автоматической блокировкой дверей, иммобилайзером.


Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

  • входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
  • блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
  • исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Принцип работы ЦЗ

Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.

Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

В случае аварийной ситуации заблокированные двери автоматически открываются.

Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:

  1. Схема подключения центрального замка анализирует поступившие импульсы.
  2. Коммуникатор подает сигналы на главный и другие блоки.
  3. Исполнительные механизмы получают сигнал на блокировку. Все замки автоматически закрываются.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger


Управление брелоком и ключом зажигания

Все больше набирает популярность центральный замок с пультом. Если управление происходит с брелока, то сигнализация и управление центральным замком происходит автоматически. После нажатия кнопки сигнал идет на замок и двери блокируются.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

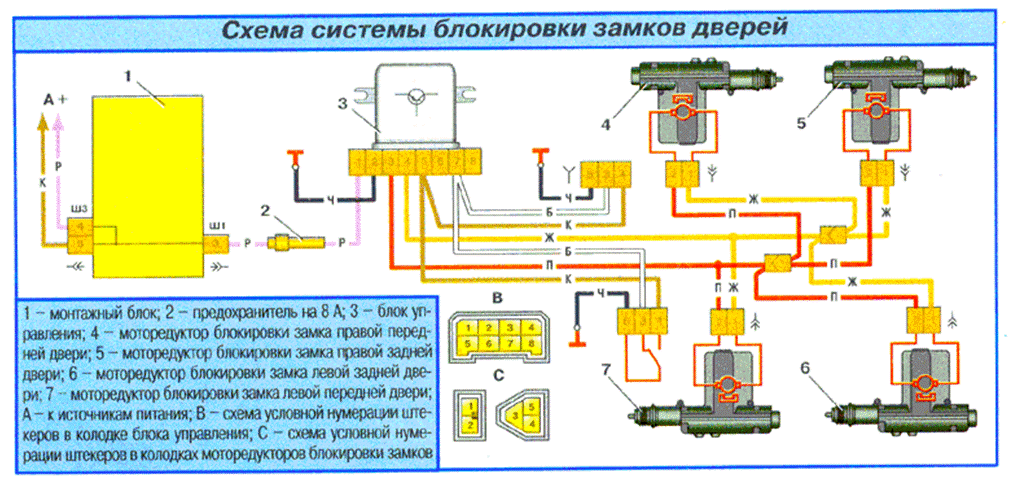

Электрические схемы центрального замка

Схема двери автомобиля форд с внешним реле

При использовании этого типа управления следует учитывать, что реле применяется только внешнее. Неправильная установка может привести к моментальному повреждению устройства, поэтому монтаж проводят с особым вниманием.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Схема центрального замка на ауди

Для этого типа управления используется компрессор, чтобы открыть или закрыть двери.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Схема на ВАЗ2110

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Схема подключения, а также провода, 2 пульта, блок и актуаторы входят в комплект дистанционного центрального замка.

Установка и подключение блока

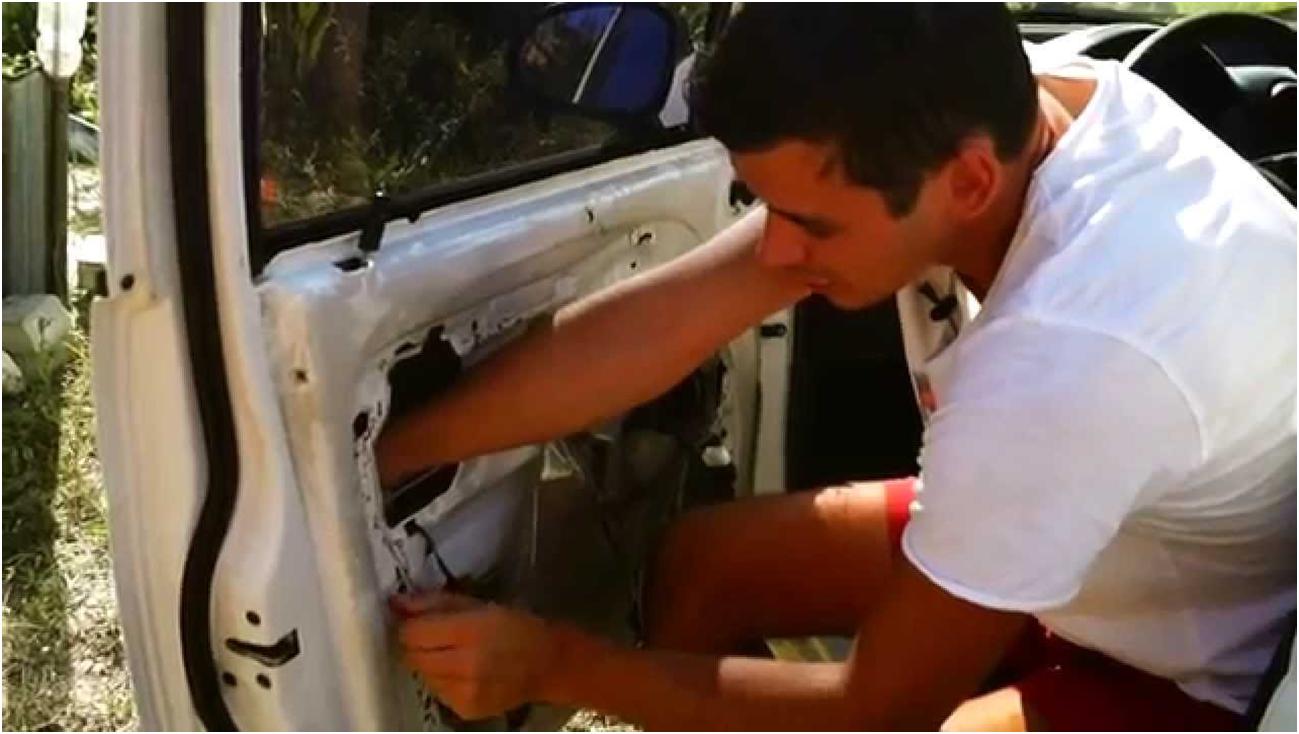

Установка центрального замка начинается с изучения схемы в соответствии с маркой авто. Чтобы обезопасить себя от удара током, отключают клемы от аккумулятора, снимают обшивку с двери и панели. Затем необходимо:

  1. Подобрать удобное место. Лучше всего ставить конструкцию в нижний левый угол – в этом случае работе замке не будет мешать стекло.
  2. Поставить активаторы.
  3. Подсоединить тяги с активаторами и зафиксировать их.
  4. Протянуть провода и укрепить их пластиковыми хомутами.
  5. Приборную панель демонтируют вместе со старыми проводами от стеклоподъемников.
  6. Новые провода аккуратно протянуть в бардачок и панель управления.
  7. На разъеме установить предохранитель и подсоединить его к блоку питания, который размещается под торпедой.
  8. Запитать ЦЗ, подключить аккумулятор.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Если вы не знаете, как подключить цз и не разбираетесь в способах управления активаторами, то лучше установку доверить специалистам в автомастерской.

Чтобы сигнализацию подключить к центральному замку, необходимо определиться с его типом. Если выбрано положительное или отрицательное управление, то надо найти провода с плюсовым или отрицательным импульсом. При этом контакты подключают на «плюс» или «минус» и подключают к управлению.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Если провода не нашлись, необходимо разыскать реле центрального замка, которое отвечает за блокировку дверей и просто припаять к нему проводку охранной системы.

Подключение сигнализации к центральному замку с переменной полярностью происходит напрямую к силовой проводке. Их разрезают, приобретают реле (2 шт.) и подключают систему следующим образом:

  • Общие контакты – к проводам, которые идут от двери водителя;
  • Нормально – замкнутые соединения – к проводке от кнопки или блока замка;
  • Нормально – разомкнутые – подвести на «плюс».

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Ремонт надо начинать с проверки питания и целостности проводов – чаще всего порыв происходит между кузовом и дверью.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Обслуживание и уход

ПОСМОТРЕТЬ ВИДЕО

Особого ухода и обслуживания не требуется. Единственное на что следует обратить внимание, это мойка авто при сильном морозе. Если плохо продуть замки, то оставшаяся вода замерзнет и открыть их будет невозможно.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

В этом случае необходимо, чтобы машина постояла с включенным мотором – так вся влага полностью испариться и проблем не возникнет.
