Всё об автомобилях

Устройство рулевой рейки и 6 признаков неисправностей

12 080

Рулевая рейка – это механизм, который передает вращение руля на вращение колес. Самое простое устройство этого механизма – шестерня на рулевом валу, от которой идет тяга рулевой рейки. Но с развитием автомобилестроения были разработаны более сложные механизмы. Сегодня существует три вида рулевых реек: механическая, электрическая и гидравлическая. У них разное устройство и режим работы.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger


Устройство рулевой рейки

Все виды системы имеют сходное устройство: рейка имеет зубцы, которые двигаются вдоль шестеренки рулевой колонки. Эти зубцы имеют передаточное число, которое подобрано специально для правильной передачи усилия. Некоторые виды содержат дополнительные устройства для облегчения управления авто.


Устройство механической рулевой рейки

Этот вид рейки имеет самое простое устройство. Вращение колес осуществляется только за счет усилия водителя. Она состоит из шестеренок, которые работают по такому же принципу, что и коробка передач.

Система имеет два зубчатых механизма: один соединяется с приводом руля, а второй с колесными тягами. Они имеют определенное передаточное число, которое облегчает задачу водителя. Даже небольшое движение руля способен отклонить колеса от горизонтальной оси. Особенно это удобно при маневрировании в ограниченных пространствах: шофер легко может поворачивать руль до упора и управлять колесами.


Рулевая рейка с гидроусилителем

Практически на всех новых авто в дополнение к стандартной рейке устанавливают ГУР – гидроусилитель руля. Он делает управление автомобилем легким и приятным. Также он помогает гасить ямы и кочки на дороге – они не бьют в руль, что делает вождение безопасным.

ПОСМОТРЕТЬ ВИДЕО

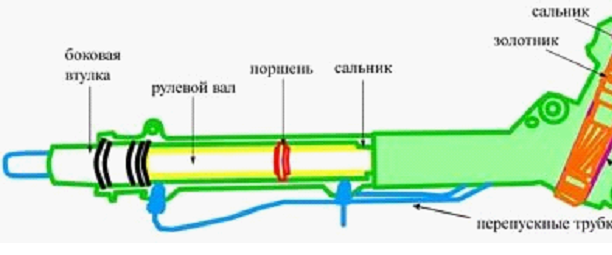

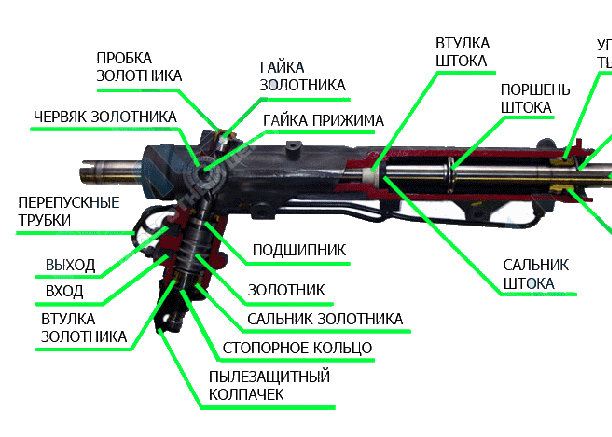

Устройство рулевой рейки с гидроусилителем: он состоит из насоса, в котором перемещается рабочая жидкость. При повороте руля она давит на поршень со штоком, который отвечает за поворот колес. В нейтральном положении руля вся жидкость возвращается в нормальное положение.

Рейка рулевая с гидроусилителем появилась сначала на грузовых автомобилях, которыми было сложно управлять. Но с развитием технического прогресса ее стали устанавливать и на легковых машинах.

Электроусилитель рулевой рейки

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Этот вид механизма имеет электромотор для усиления преобразования движения руля в отклонение колес. Он управляется ЭБУ и специальными датчиками.

Существует три способа крепления этой системы: мотор располагается на рейке, мотор встроен в колонку или мотор располагается на валу. Вариант с встроенным мотором в рулевую колонку считается самым опасным: если он выходит из строя, авто становится не управляемым.

На сегодняшний день этот механизм считается самым прогрессивным, так как он имеет самый высокий КПД из всех видов. Он прост в обслуживании: нет необходимости доливать рабочую жидкость, отсутствуют сальники, которые могли бы протекать. Также он экономичен, в то время, как в ГУР постоянно течет жидкость, электрический мотор запускается только при вращении руля.

Схема работы

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Понять, что такое рейка в машине не очень сложно. От руля идет рулевая колонка, которая на конце имеет шестрерню с передаточным числом. В распределительном механизме эта шестерня встречается с зубчатым устройством на рейке. В зависимости от типа конструкции дальше располагаются поршни с рабочей жидкостью или электромотор с блоком управления. После этого момент вращения передается на рулевые тяги к колесам.

Это упрощенная схема устройства, которая необходима для понимания принципа работы. На самом деле рулевая рейка состоит из регулирующих элементов: пружины, втулки, ограничители.

Неисправности

Любой агрегат в автомобиле может сломаться. Особенно часто это происходит на больших пробегах. Со временем детали изнашиваются и приходят в негодность. Но могут быть и другие причины поломок в авто.

Причины неисправности

Глобальной причиной, по которой может сломаться этот механизм – это плохое качество дорог. Автолюбители не в силах его улучшить, но они могут внимательнее управлять автомобилем: объезжать ямы и кочки, снижать скорость на плохой дороге, не эксплуатировать городскую машину в условиях бездорожья.

В плохих дорожных условиях может не только испортиться подвеска, но и выйти из строя сальники и пыльники рулевого механизма. А через пробоины в них в механизм можете попасть дорожная пыль. Чаще всего именно она является причиной поломки зубчатого механизма.

Признаки неисправности: диагностика

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Диагностика рулевой рейки своими руками предполагает, что водитель должен обращать внимание на малейшие изменения в управлении автомобилем. Признаки неисправности рулевой рейки:

  • Утяжеление руля в определенных положениях;
  • Стук в рейке;
  • Вибрации руля;
  • Протечка жидкости ГУР;
  • Неполный возврат руля в исходное положение;
  • Вращение руля не соответствует вращению колес.

Самый распространенный признак – это стуки в передней части автомобиля. Диагностика рулевой рейки в автосервисе – это самый очевидный выход из положения. Скорее всего, мастер признает ее поломку и предложит заменить.

Но помните, что некоторые поломки можно отремонтировать. Например, если на вашем авто установлен механический тип, мастер может разобрать устройство, найти поломку и устранить ее. Вам нужно лишь найти надежного мастера и сопоставить цену ремонта и стоимость замены рулевой рейки. Ремонтировать рулевую рейку, стоит или нет – решайте самостоятельно, это зависит от типа устройства и его цены.

Основные неисправности

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Существует два основных признака исправностей – стуки и протечка жидкости. Они могут говорить о многих поломках, обнаружить которые вам поможет мастер автосервиса. Возможные неисправности рулевой рейки:

  1. Поверхностный стук может возникать из-за повреждения пыльников. Наконечники тяги в этом случае быстро выходят из строя и начинают стучать. В этом случае их просто заменяют на новые.
  2. Внутренние стуки могут говорить о неисправности поршней или направляющих втулок. Для диагностики потребуется разобрать механизм и выявить поломку. Только специалист может определить стук рулевой рейки и его характер.
  3. Также стук можете говорить о выработке деталей на больших пробегах автомобиля. Эту поломку невозможно отремонтировать, следует заменить механизм на новый.
  4. Течь может возникнуть только на устройстве с гидроусилителем. Она говорит о том, что сальники вышли из строя и их необходимо заменить. При возникновении течи рейку следует разобрать и осмотреть все детали. При возникновении вопроса, что делать, если подтекает рулевая рейка, следует купить ремкоплект и отвезти ее в сервис для ремонта.
  5. Если невозможно повернуть руль с ЭУР, это может быть связано с выходом из строя электромотора.
  6. Если тяжело поворачивается руль с ГУР, это можете говорить о неисправности насоса.

Как отличить неисправность рулевой рейки от поломки ГУР

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Неисправности в гидроусилителе можно узнать по характерным симптомам:

  • Пропало усиление руля при любых условиях;
  • Исчезает усиление только при работе двигателя вхолостую;
  • Посторонние шумы, когда усилитель работает;
  • Рабочая жидкость вспенилась.

При наличии этих симптомов обратитесь к специалисту, который понимает принцип работы рулевой рейки с гидроусилителем, для устранения неисправностей.

Рекомендации по продлению срока службы

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Помните, что профилактика – это лучший способ предотвращения неисправностей. Для продления жизни этого механизма следует соблюдать простые правила:

  1. Регулярно проверяйте пыльники. Если на них образовалась трещина или дырка, лучше сразу заменить их.
  2. Зимой сначала нужно прогреть двигатель и только потом начинать движение и поворачивать руль. Лучше всего на месте несильно покрутить руль из стороны в сторону, чтобы разогреть масло.
  3. Притормаживайте перед ямами и кочками и старайтесь их объезжать.
  4. Не забывайте менять жидкость гидроусилителя.
  5. Не стоит резко страгиваться с места, особенно если руль выкручен до упора.

Рулевая рейка – это механическое устройство для передачи усилия с рулевого механизма на колеса. Устройство рулевой рейки внешне выглядит сложно, но мало мастеров разбираются во внутренних механизмах и умеют их ремонтировать. Поэтому при возникновении неисправностей следует найти хороший автосервис, чтобы устранить неполадки систем рулевого управления или поменять механизм целиком.

Ремонт рулевых реек – это сложный процесс, с которым не справится начинающий автолюбитель.

Особенности рулевых реек на автомобилях

На всех современных машинах устанавливают усилители, чтобы шоферу было легче управлять автомобилем. К тому же, они обеспечивают безопасность в сложных условиях. Чтобы водитель не терял чувство дороги, производители прибегают к модификациям в подвеске.

Форд

Многие автолюбители жалуются, что на машинах этого производителя часто ломаются рулевые рейки. Это касается практически всех моделей, но особенно много проблем возникает у владельцев Форд Фокус. Некоторые партии этой модели имели бракованные рейки, которые были собраны на старом оборудовании. Они ломались уже на первой тысяче километров.

ПОСМОТРЕТЬ ВИДЕО

Большинство моделей этого производителя имеют гидроусилитель. На некоторых современных версиях установлен ЭУР.

Рено

ПОСМОТРЕТЬ ВИДЕО

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Все модели Рено оснащаются гидроусилителем руля. Он не доставляет проблем при регулярном техническом обслуживании. Нужно не забывать менять жидкость ГУР, тогда он прослужит долго. Помните, что нужно использовать только ту жидкость, которую рекомендует производитель, потому что она лучше всего подходит к данным автомобилям.

Тойота

Тойота устанавливает на свои модели гидроусилитель. Он облегчает вождение авто и отвечает за комфортность поездки. На этих авто он работает стабильно и редко ломается.

ПОСМОТРЕТЬ ВИДЕО

Эта марка выпускает автомобили в ценовой категории выше среднего, поэтому современные модели оснащаются более дорогим аналогом – электроусилителем. Но его слабость в том, что он боится сырой погоды. Не стоит проезжать на таких авто по глубоким лужам, чтобы не повредить электронику машины.

Опель

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

На большинстве моделей этого бренда устанавливается ГУР. С ним обычно не бывает проблем, но некоторые автолюбители жалуются на насосы в Опель Вектра. Он сложно поддается ремонту, поэтому рекомендуется менять его на новый.

ПОСМОТРЕТЬ ВИДЕО

В современных Опель Астра ставят ЭУР. Судя по отзывам автолюбителей, он может отключаться при повороте и плохо работает при влажной погоде. Причина этого может быть в отказавших датчиках или плохих контактах проводов. Обычно при устранении этих неполадок электроусилитель работает стабильно.

Лада Калина: ремонт

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Существует два поколения Калины, на обоих установлен электроусилитель. Он представляет собой обычную механическую рейку, которая усиливается электромотором. Он прост в установке, поэтому присутствует во всех комплектациях этой модели. Но минус его в том, что он включается и на маленькой, и на большой скорости.

ПОСМОТРЕТЬ ВИДЕО

К сожалению, ЭУР ломается и на авто с большим пробегом, и на новых машинах. Чаще всего причина кроется в блоке управления. При этом загорается лампочка на приборной панели, а руль перестает поворачиваться. Если это произошло внезапно, необходимо остановиться и отключить питание этого устройства. Тогда вы сможете доехать до сервиса, где вам снимут и поменяют агрегат.

ВАЗ

Под аббревиатурой ВАЗ чаще всего подразумевают классические модели – от «копейки» до «двенадцатой». На них установлена обычная механическая рейка без усилителей. Проблемы с ней могут начаться только из-за механических повреждений пыльников или физического износа деталей.

ПОСМОТРЕТЬ ВИДЕО

Сегодня ВАЗ производит модели с гидро- и электроусилителями. Этого требует развитие техники и запросы покупателей. Их поломки аналогичны поломкам на других авто, чаще всего они появляются на больших пробегах.

Свежее

Поделиться
