Типы автомобильных подъемников, гидравлический, двухстоечный и ножничный: делаем самостоятельно

3 135

Даже самый надёжный автомобиль может рано или поздно подвести своего владельца. Когда одна из важных деталей, расположенная под днищем вашей ласточки, выйдет из строя, чему может быть множество причин, то сломя голову придётся отправляться в сервисный центр. При таком ремонте автомобиль придётся поднимать при помощи специализированного подъёмника, о которых и пойдёт речь в этой статье.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Все автомобильные подъёмники можно разделить по двум основаниям для классификации – по типу конструкции и по типу привода, на котором работает устройство. Понимая все особенности каждой из разновидностей, будет легче сделать подъемник своими руками.

По типу конструкции выделяют:

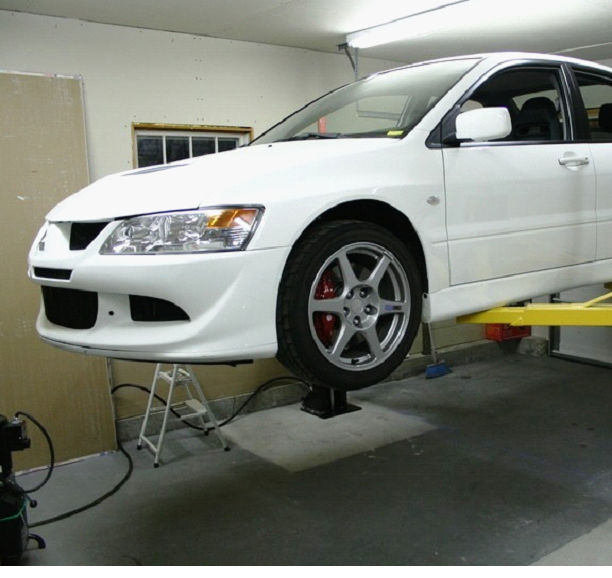

  • Одностоечные (или одноплунжерные) – подходят для легковых автомобилей, имеют одну стойку, поднимают транспорт с одной стороны. Основные плюсы – мобильность и малогабаритность. Основной минус – может поднять относительно небольшой груз по сравнению с другими типами подъёмников.
  • Двухстоечные – самая популярная разновидность. Две стойки, оборудованные кронштейнами которые заводятся под поддомкратные площадки. Хорошая грузоподъемность относительно одностоечных подъёмников, возможность регулировать расстояние между стоками, что позволяет обслуживать автомобили как с короткой, так и с длиной базой.
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger
  • Четырёхстоечные – понадобится при работе с грузовым автотранспортом. Четыре стойки держат на себе две платформы (до 5 метров длиной). Приблизительная грузоподъемность – 4 тысячи килограмм. Зачастую оснащены вспомогательными системами безопасности и мощной гидравлической системой. Отличаются большой надёжностью при работах и долговечностью.

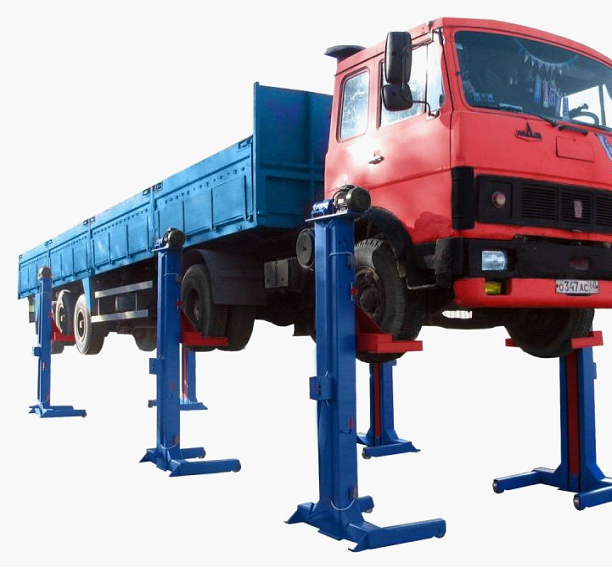

  • Подкатные (иногда называются шестистоечными, но количество стоек может разниться в зависимости от модели) – являются электрогидравлическими подъёмными колоннами (с каждой из которых можно вести управление). По грузоподъёмности – одни из самых мощных, без труда поднимают автомобили категории C среднего веса (от 3,5 до 7,5 тонн и выше);

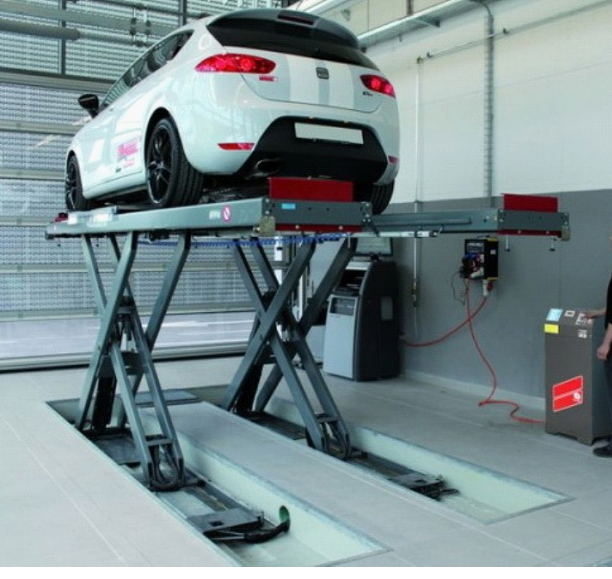

  • Ножничные (параллелограммные) – по своему устройству напоминает ножницы; могут быть встроены в пол (в таком случае в сложенном состоянии места не занимают) или стоят на земле (трапы и въездные аппарели). Оснащены современными гидроприводами. Таким образом, они мощные, тихие и долговечные. Идеально подходят для выполнения проверки «развала-схождения», поэтому собрать ножничный автомобильный подъемник своими руками будет крайне выгодно.
  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

По типу приводов различают:

  • Электромеханический привод – подъёмники с таким приводом недорого стоят и отличаются очень простой конструкции, что минимизирует возможность случайных поломок (это, однако, не спасает от частого износа и требовательности к обслуживанию главного функционирующего элемента подъёмника – пары винт-гайка);
  • Электрогидравлический привод – модели с данной конфигурацией дороже варианта с электромеханическим приводом, но также предлагает покупателю длинный список «плюсов»: надёжность и эргономичность подъёмника намного выше; работает агрегат быстрее, тише и с большей точностью (плавностью);
  • Пневматический привод – (используется в ножничных (параллелограммных) подъёмниках). Благодаря принципу работу – поднимает не гидравлика, а сжатый воздух. Высокие надёжность и скорость работы, важны владельцам СТО, если помнить о том, насколько тяжёлые автомобили могут обслуживаться

Как сделать подъемник для гаража своими руками: пошаговое руководство

Конечно, некоторым автолюбителям удобнее и кажется более надёжным починить свой транспорт самостоятельно, а это означает, что нужно сделать автомобильный подъемник своими руками. Можно сделать механический подъемник для автомобиля совсем с нуля, главное понимать идею конструкции и закупить качественные крепкие материалы, даже сделать подъёмник из профильной трубы вполне реально.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.
ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления.
Процесс сборки и последующего монтажа всех частей подъемника

  1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
  2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
  3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
  4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
  5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
  6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
  7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
  8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger


Проверка работоспособности

Когда наконец ножничный подъемник своими руками готов, проверку работоспособности следует начинать с каких-либо простых задач для подъёмника – не испытывайте его на настоящем автомобиле. Проверьте на каких-либо подходящих деталях грузоподъёмность и мощность редуктора, а также добросовестность креплений.

После завершения всех подготовительных работ, можно приступать к аккуратному и плавному подъёму автомобиля.

Чертежи

Вне всяких сомнений, подъемник своими руками для авто нужно делать по строгому плану. Проектировку будущего подъёмника следует проводить либо самостоятельно, тогда будьте внимательны и осторожны со всеми расчётами; либо при помощи профессионального автослесаря. Конечно, можно также положиться на опыт и инженерные способности пользователей сети – скачать и распечатать схему/чертежи любого интересующего вас подъёмника. Одна из таких схем в качестве примера будет приложена ниже.

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

Правильная эксплуатация и обслуживание подъемника (autolift)

Для того, чтобы поддерживать подъемник для гаража в рабочем состоянии как во время работы, так и при простое необходимо:

  • периодически осматривать все главные элементы работающей системы – крепежи и места сплавки, приводы и состояние стоек, чтобы в любой момент отследить назревающую поломку;
ПОСМОТРЕТЬ ВИДЕО
  • ни в коем случае не нарушать разрешённую массу автомобиля – не превышайте грузоподъёмность;

Эти два совета основные, потому что все поломки подъёмника связаны с грузоподъёмностью, поломкой стопорного устройства (из-за нарушения грузоподъёмности или неправильной сборки), недостаточно надёжным закреплением опор аппарата.

Меры безопасности при работе с подъемником автомобильным

  • Фейсбук
  • Твиттер
  • Гугл+
  • ЖЖ
  • ВКонтакте
  • Blogger

При работе с подъёмником избегайте нахождения под автомобилем пока не будете уверены в его устойчивости – во время подъёма стоять под автомобилем смертельно опасно.

Если автомобиль во время опускания не оказалась в итоге в крайнем нижнем положении стоек и его нужно снова поднять, то обязательно используйте стопорные механизмы. Следует всегда следить за рабочим напряжением подъёмника, состоянием тросов и их работой.
